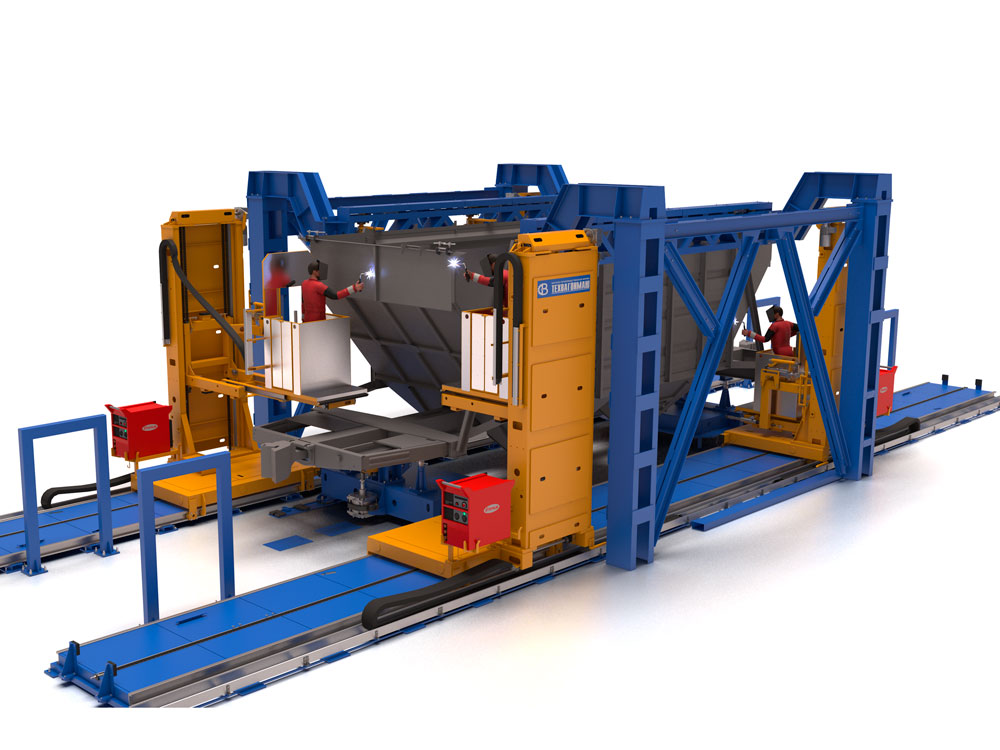

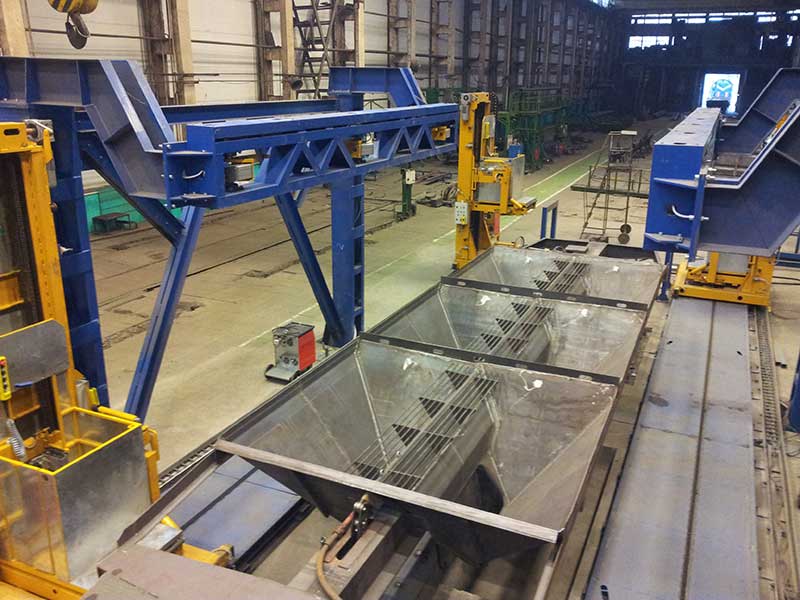

Универсальный стенд сборки кузовов вагонов-хопперов
Стенд обеспечивает комплекс технологических операций связанных со сборкой кузовов вагонов-хопперов без установки крыши.
Технические характеристики:
1. | Габаритные размеры собираемого изделия: | |||
длина, мм | 11060 | 13760 | 13760 | |
ширина, мм | 3240 | |||
высота, мм | 3560 | |||
масса, кг | 6688 | 9174 | 9555 | |
2. | Механизм фиксации рамы вагона |
пневматический |
||
3. | Механизм фиксации боковых стен |
пневматический |
||
4. | Тележка подъемно-передвижная: | |||
Грузоподъемность, кг |
150 |
|||
Скорость передвижения тележки, м/мин |
2…9 |
|||
Скорость подъема корзины, м/мин |
5 |
|||
Привод перемещения тележки: |
Электромеханический, цепной |
|||
Мощность, кВт |
2,2 |
|||
Привод подъема корзины: |
Электромеханический, цепной |
|||
Привод поперечного перемещения корзины |
Пневматический |
|||
5. | Установленная мощность, кВт |
31 |
||
6. | Давление воздуха в системе, МПа |
0,5 |
||
7. | Габаритные размеры, мм |
20820х8330х4905 |
||
8. | Масса, кг, |
30700 |
