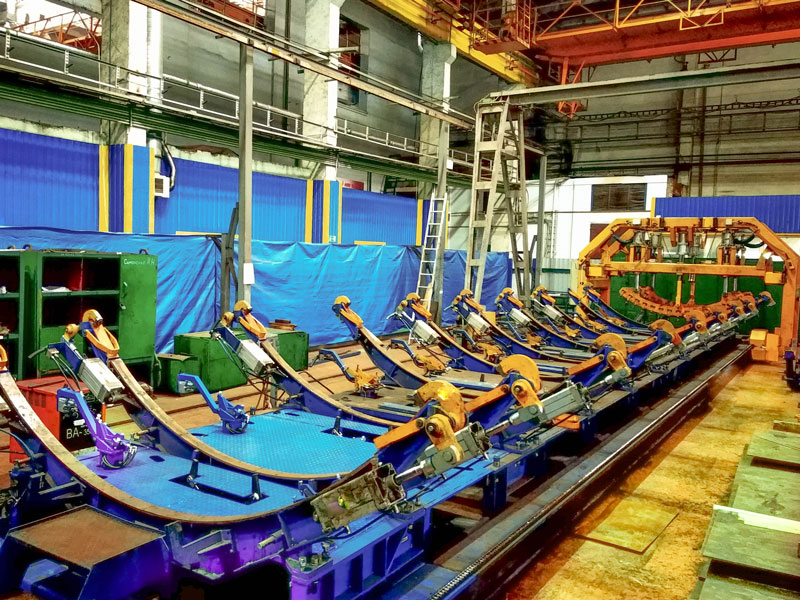

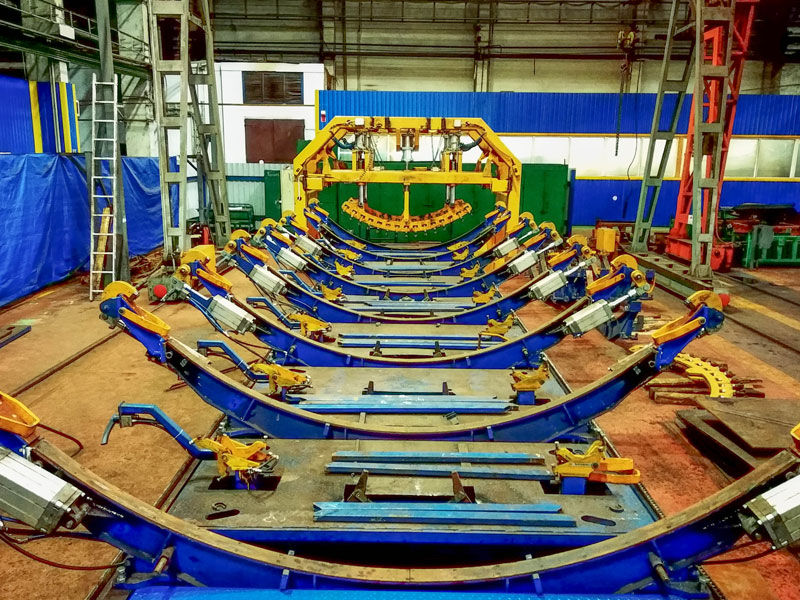

Универсальный стенд сборки и сварки крыши вагонов-хопперов
Видео
Технические характеристики:
|
1. |
Габаритные размеры собираемых изделий, мм |
минераловоз |
цементовоз |
зерновоз |
|
длина |
10402 |
9064 |
11760 |
|
|
ширина |
2184 |
2645 |
2668 |
|
|
высота |
444 |
225 |
510 |
|
|
радиус |
1600 |
3996 |
1997 |
|
|
масса, кг |
607 |
845 |
1007 |
|
|
2. |
Прижимы вертикальные |
|||
|
Тип |
пневматические |
|||
|
Количество, шт. |
16 |
|||
|
Усилие одного прижима, кгс |
300 |
|||
|
3. |
Центратор |
|||
|
Тип |
пневматический |
|||
|
Усилие центровки, кгс |
200 |
|||
|
4. |
Портал прижимной |
|||
|
Привод перемещения |
электромеханический |
|||
|
Мощность, кВт |
1,1 |
|||
|
Количество приводов, шт. |
2 |
|||
|
Скорость перемещения, м/мин |
25 |
|||
|
Привод прижима изделия |
пневматический |
|||
|
Количество прижимных балок, шт. |
2 |
|||
|
Количество цилиндров, шт. |
4 |
|||
|
Механизм поворота балок |
||||
|
Привод поворота |
пневматический |
|||
|
Угол поворота балок, град |
90 |
|||
|
5. |
Давление воздуха в сети, МПа |
0,5 ... 0,6 |
||
|
6. |
Расход сжатого воздуха, м3/час |
8 |
||
|
7. |
Габаритные размеры стенда, мм |
15780х3930х2520 |
||
|
8. |
Масса, кг |
15050 |
||
