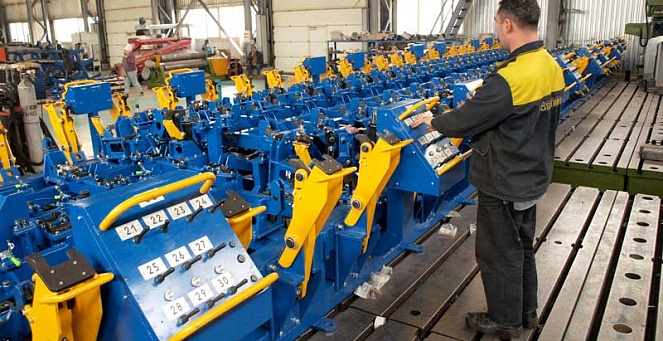

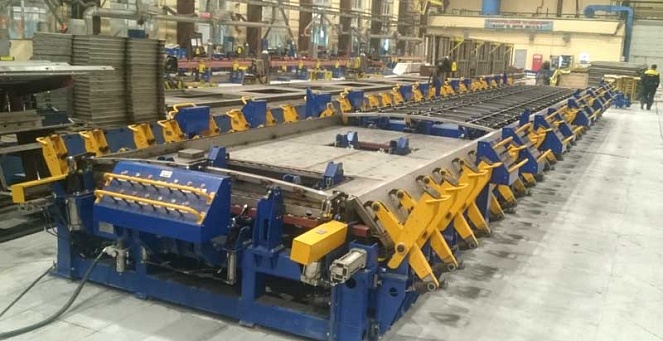

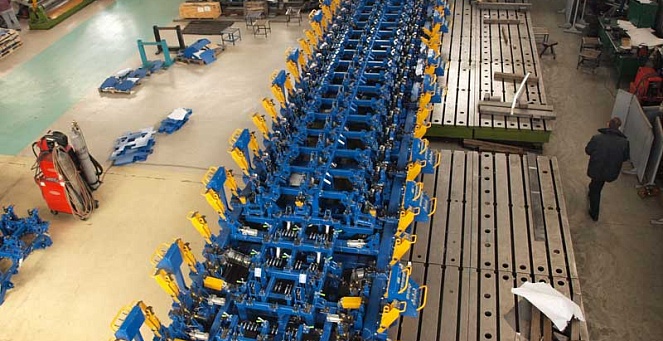

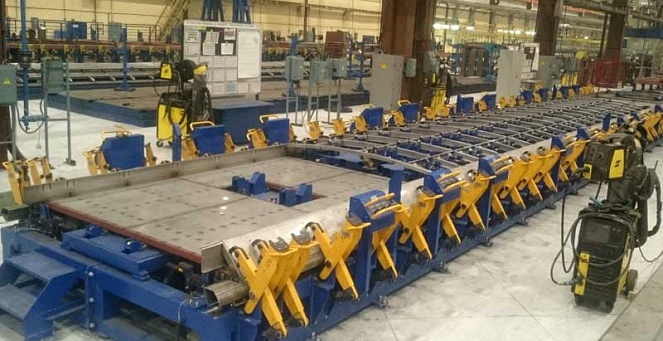

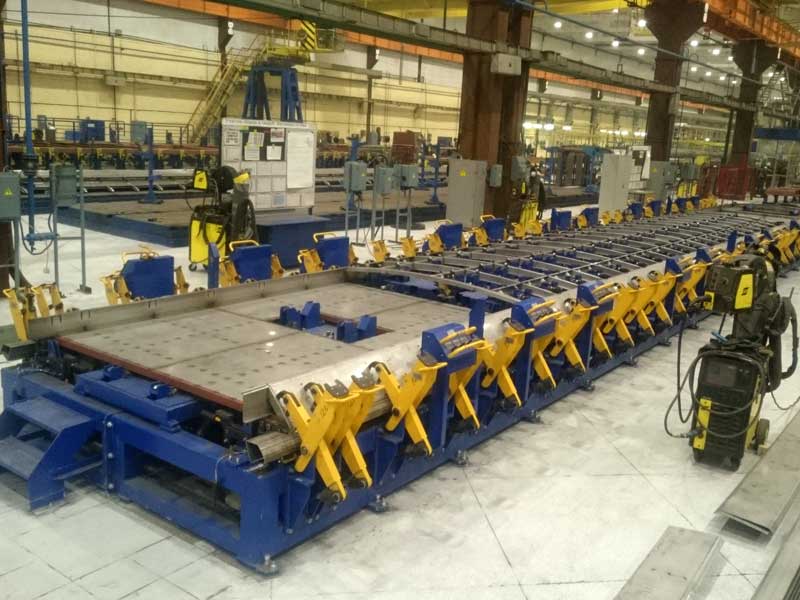

Стенд предназначен для выполнения сборочно-сварочных работ по изготовлению крыш вагонов метро, является переналаживаемым и обеспечивает сборку для сварки 3-х моделей крыш.
Стенд обеспечивает:
- исключает деформации деталей при перемещении сварщика по листам обшивки со сварочным оборудованием.
- позиционирование и надежную фиксацию каждой детали крыши;
- свободный доступ к местам сварных швов;
- возможность контактной сварки верхнего листа крыши;
- возможности приварки листов обшивы (при этом прижимные узлы деталей каркаса являются откидными);
Технические характеристики:
| 1. Тип стенд | Универсальный, переналаживаемый |
| 2. Привод рабочих органов | пневматический |
| 3. Принцип управления стендом | Ручной, посредством джойстика |
| 4. Расход воздуха, м3/час | 0,2 |
| 5. Давление воздуха в пневмосистеме, МПа | 0,6…0,8 |
| 6. Габаритные размеры, мм | 19565x3405x880 |
