Роботизированный комплекс представляет собой комплекс оборудования, обеспечивающий автоматическую сварку 4 моделей задних бортов самосвалов.

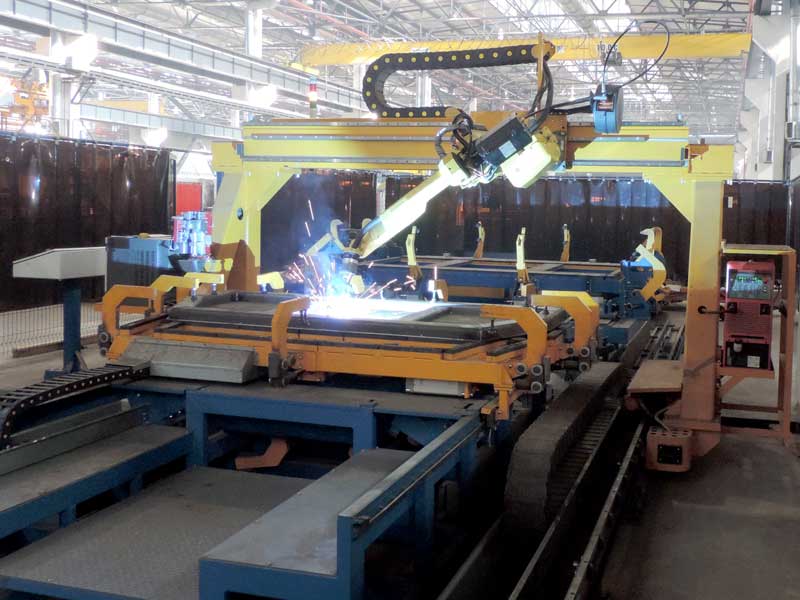

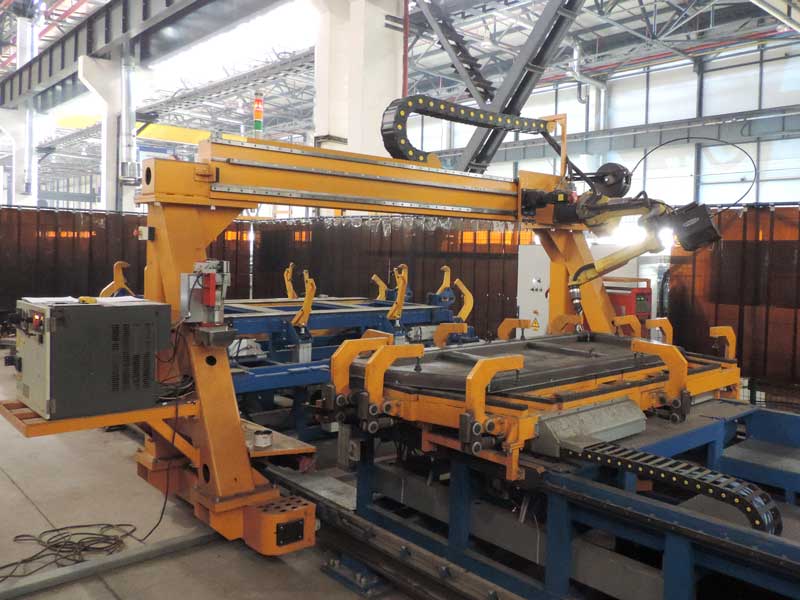

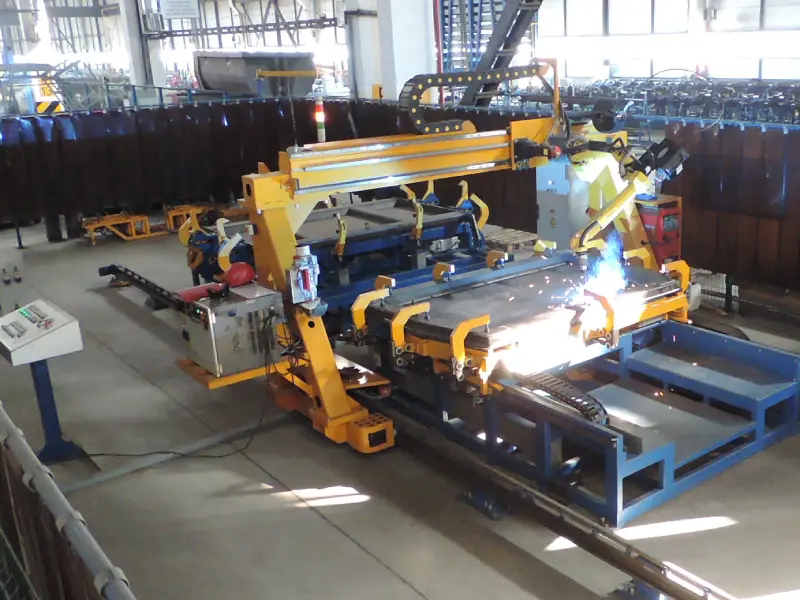

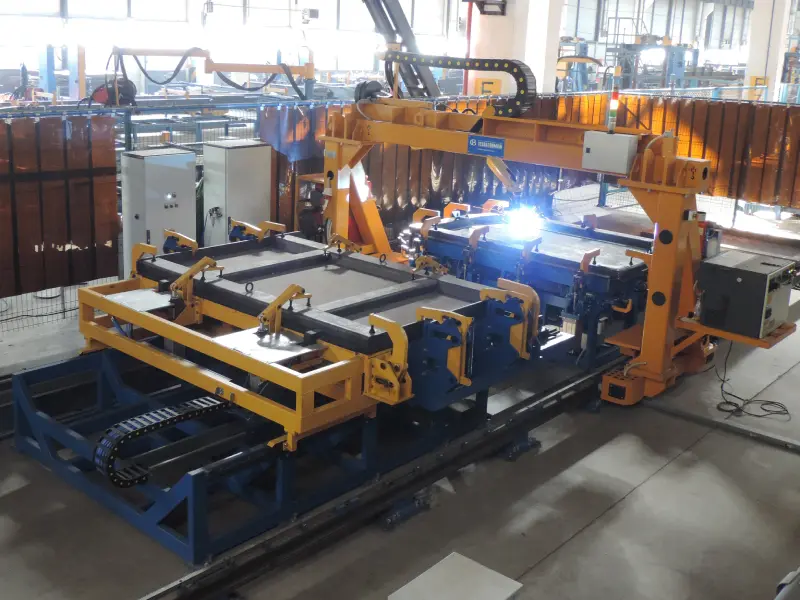

Роботизированный комплекс состоит из портала со сварочным роботом и сварочным оборудованием, направляющей, пультов управления и ограждения.
Принцип работы:
Составные элементы заднего борта самосвала укладываются в стенд согласно технологическому процессу, фиксируются прижимами, и производится прихватка. Базирование и фиксация составных элементов заднего борта выполняется с помощью досылателей и прижимов, которые приводятся в действие с панелей управления. После этого подается команда с пульта управления, робот выполняет сварку.
По окончании сварки изделие снимается цеховым краном и передается на место складирования.
Видео о работе оборудования
Технические характеристики:
| 1. | Собираемое изделие | Задние борта самосвалов |
| 2. | Тип стенда | двухпозиционный, переналаживаемый |
| 3. | Принцип фиксации деталей | пневматический |
| 4. | Принцип управления стендом | Пуль управления |
| 5. | Робот сварочный | Fanuc |
| 6. | Сварочное оборудование | Fronius |
| 7. | Габаритные размеры стенда, мм | 7400х4800х1700 |
| 8. | Масса, кг | 5044 |
Безопасность
Лазерный барьер для защиты персонала
Предназначен для контроля отсутствия персонала в опасных зонах при работе оборудования. В случае пересечения безопасного периметра персоналом останавливает работу оборудования.
Защитное ограждение
Защитное ограждение, состоящее из каркаса с закрепленными на нем шторами вокруг роботизированного сварочного комплекса, предоставляет защиту обслуживающего персонала и окружающих от прямого и отраженного опасного инфракрасного и ультрафиолетового излучения, возникающих в процессе сварки
ЗИП
Расширенный комплект ЗИП на 12 месяцев работы
Включает в себя набор компонентов, требующих регулярной замены, обеспечивая, как минимум, 12 месяцев работы установки.
Комплекс услуг включает:
- присутствие нашего специалиста, при монтаже оборудования представителями клиента, в течение определенного времени;
- организацию и контроль процесса монтажа;
- проведение пусконаладочных работ и настройку параметров оборудования.
