Роботизований комплекс складання та зварювання задніх бортів самоскидів

Роботизований комплекс є комплексом обладнання, що забезпечує автоматичне зварювання 4 моделей задніх бортів самоскидів.

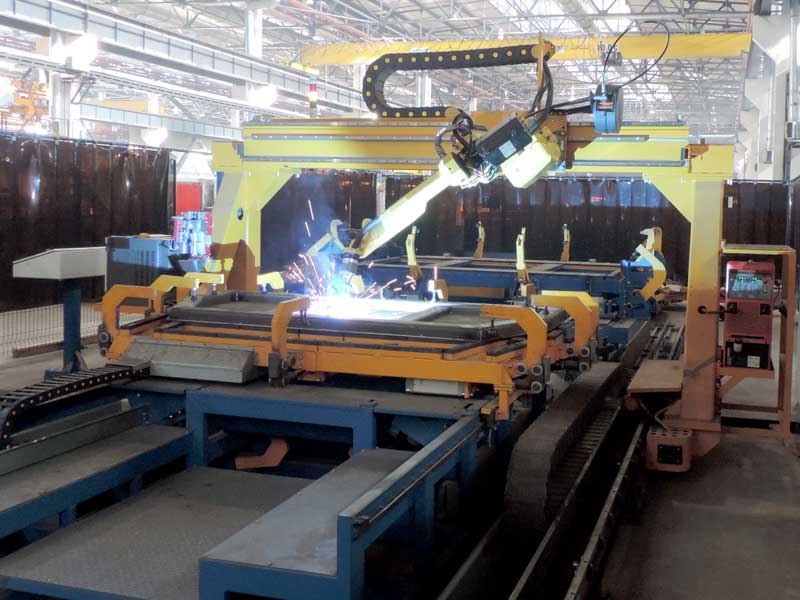

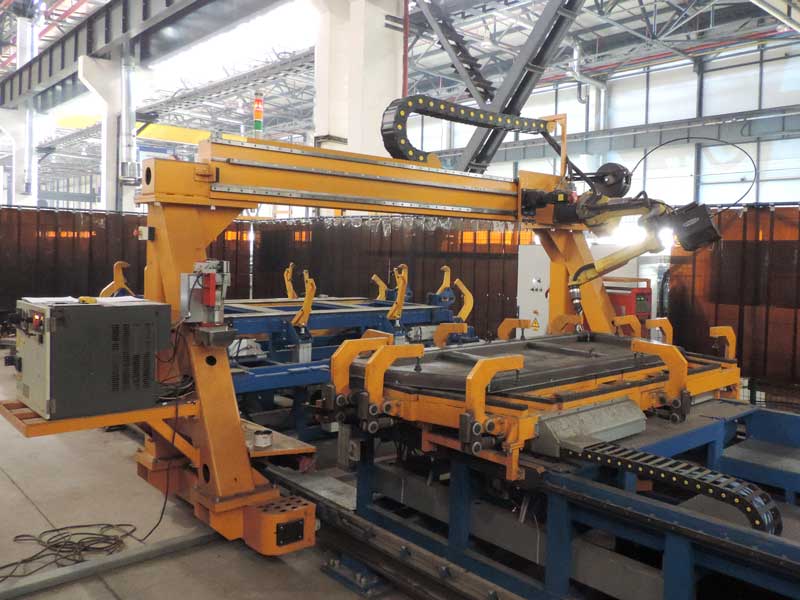

Роботизований комплекс складається з порталу зі зварювальним роботом та зварювальним обладнанням, напрямною, пультів управління та огородження.

Принцип роботи:

Складові елементи заднього борту самоскида укладаються в стенд згідно з технологічним процесом, фіксуються притисками, і проводиться прихватка. Базування та фіксація складових елементів заднього борту виконується за допомогою досилачів та притисків, що наводяться в дію з панелей управління. Після цього подається команда з пульта керування, робот виконує зварювання
Після закінчення зварювання виріб знімається цеховим краном і передається на місце складування.

Відео про роботу обладнання

Технічні характеристики:

1. Виріб, що збираєтьсязадні борти самоскидів
2.Тип стендудвопозиційний, що переналагоджується
3. Принцип фіксації деталейпневматичний
4. Принцип керування стендомпульт управління
5. Робот зварювальнийFanuc
6. Зварювальне обладнанняFronius
7. Габаритні розміри стенду, мм7400х4800х1700
8. Маса, кг5044
