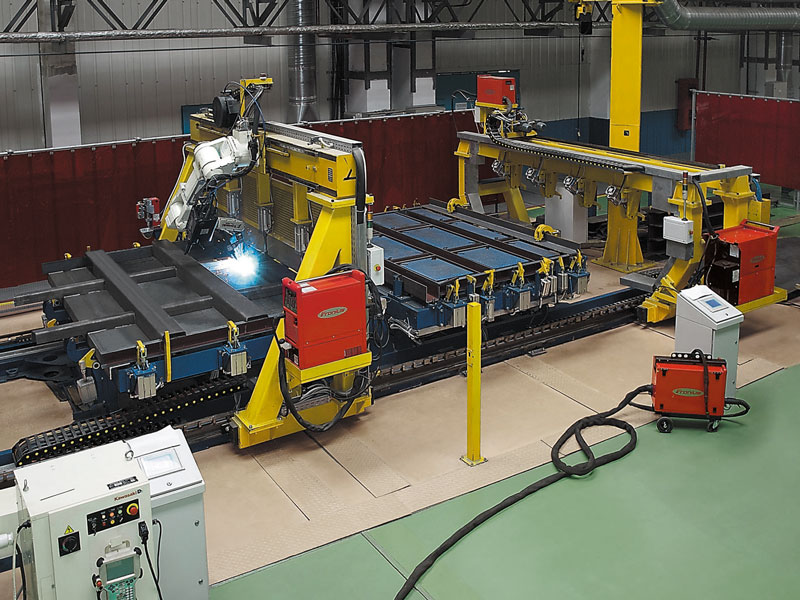

Роботизированный сварочный комплекс предназначен для сборки и автоматической сварки стены торцевой в обратном положении и роботизированной дуговой сварки в нормальном положении.
Все операции, зажима и сварки изделия происходят автоматически, оператору необходимо лишь контролировать процесс сварки, и обеспечивать загрузку выгрузку изделия. Применение интеллектуальной пневмоавтоматики Festo позволяет контролировать правильность сборки изделия, информировать рабочего об отступлениях, сводит к минимуму человеческий фактор.

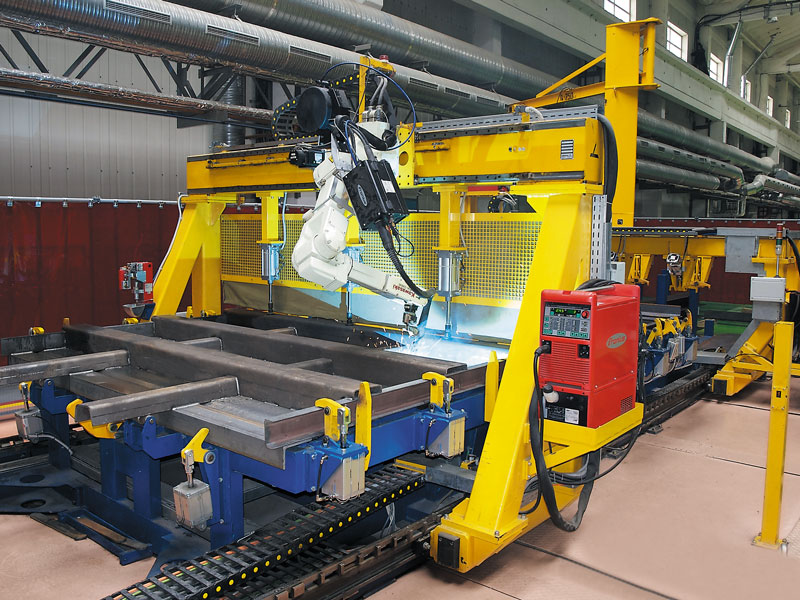

После сварки с обратной стороны, торцевая стена поворачивается на 180˚ встроенным кантователем, и укладывается на стенд сварки в нормальном положении, фиксируется и сваривается сварочным роботом.
Технические характеристики:
| 1. Габаритные размеры собираемого изделия, мм | 2930х264х2492 |
| 2. Масса собираемого изделия, кг | 593,5 |
| 3. Принцип фиксации деталей торцевой стены в обратном положении | пневматический |
| 4. Принцип фиксации стены торцевой в нормальном положении | пневматический |
| 5. Привод кантователя | электромеханический |
| 6. Мощность кантователя, кВт | 3,0 |
| 7. Привод портала для автоматической сварки обшивы с каркасом | электромеханический |
| 8. Скорость сварки, м/час | 0,5…1 |
| 9. Принцип регулирования скорости | частотный |
| 10. Принцип слежения за швом | механический |
| 11. Тип шва | нахлесточный |
| 12. Привод портала для роботизированной сварки стены торцевой в нормальном положении | электромеханический |
| 13. Тип сварочного робота | Fanuc |
| 14. Источник питания для автоматической и роботизированной сварки | Fronius |
| 15. Принцип прижима стены торцевой | пневматический |
| 16. Установленная мощность без учета сварочного оборудования, кВт | 11,0 |
| 17. Давление воздуха в пневмосети, МПа | 0,5…0,6 |
| 18. Габаритные размеры стенда, мм | 12120х7280х3880 |
| 19. Масса, кг | 12150 |
