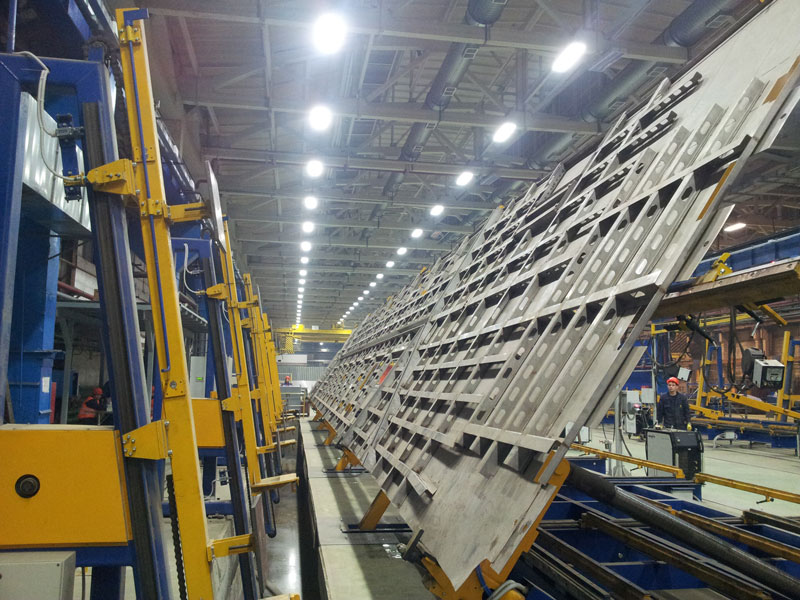

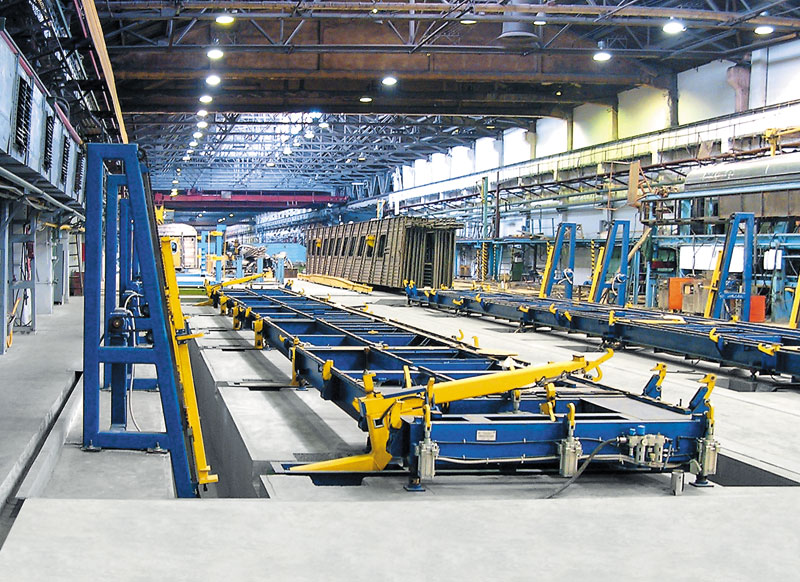

Кондуктор-кантователь для боковых стен пассажирских вагонов
Кондуктор является широкоуниверсальным стендом и предназначен для сборки и сварки боковых стен вагонов спецпроизводства, двухэтажных вагонов, вагонов метро и др. Предназначен для установки и приварки профилей (дверных проемов), установки и приварки элементов крепления. Установки их в положение удобное для зачистки и сдачи ОТК.
Технические характеристики:
|
1. |
Габаритные размеры собираемого изделия, мм: |
|
|
длина |
27000 |
|
|
ширина |
350 |
|
|
высота |
3215 |
|
|
2. |
Масса изделия, кг |
2051 |
|
3. |
Кантователь: |
|
|
угол кантования стены, градус |
100 |
|
|
усилие подъема, кг |
4800 |
|
|
привод кантования |
электромеханический |
|
|
угловая скорость подъема, град/мин |
53 |
|
|
привод зажимов и выдвижных упоров |
пневматический |
|
|
4. |
Кондуктор вертикальный: |
|
|
ход кондуктора вертикального, мм |
2400 |
|
|
привод кондуктора |
электромеханический |
|
|
привод зажимов и выдвижных упоров |
ручной |
|
|
5. |
Секция стола: |
|
|
привод зажимов и откидных упоров |
ручной |
|
|
6. |
Давление сжатого воздуха, МПа |
0,6 |
|
7. |
Установленная мощность стенда, кВт |
10 |
|
8. |
Расход сжатого воздуха, м3/мин |
0,6 |
|
9. |
Габаритные размеры стенда, мм: |
27000х6700х3900 |
|
10. |
Масса, кг. |
6900 |
