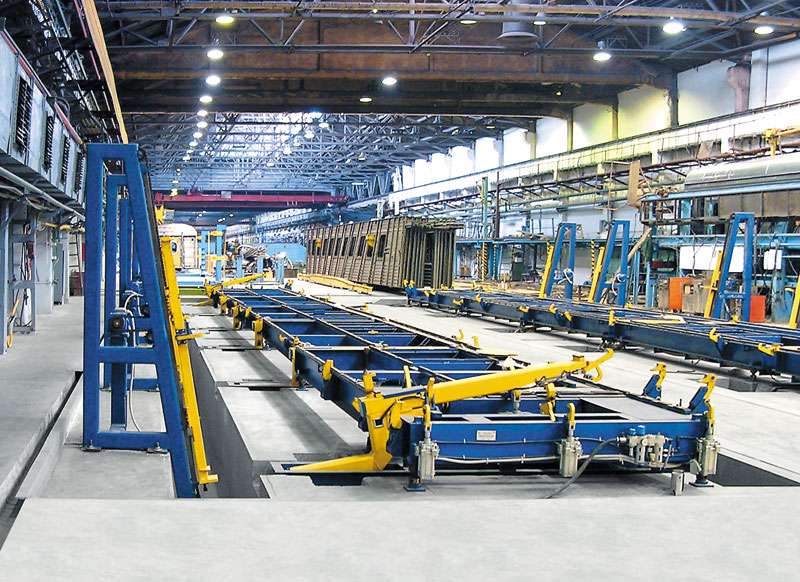

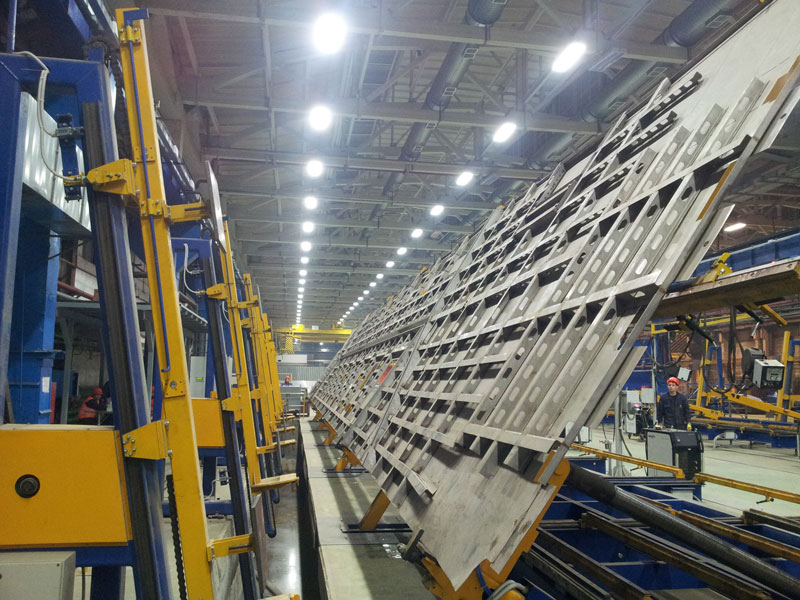

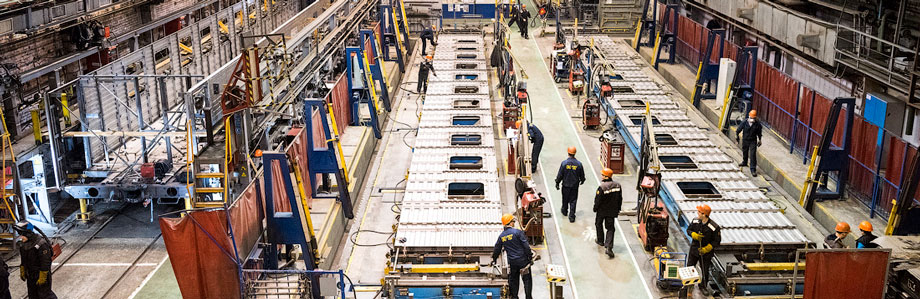

Кондуктор-кантувач для бічних стін пасажирських вагонів
Кондуктор є широкоуніверсальним стендом і призначений для збирання та зварювання бічних стін вагонів спецвиробництва, двоповерхових вагонів, вагонів метро та ін. Призначений для встановлення та приварювання профілів (дверних отворів), встановлення та приварювання елементів кріплення. Встановлення їх у положення зручне для зачистки та здачі ВТК.
Технічні характеристики:
| 1. | Габаритні розміри виробу, що збирається, мм: | |
| довжина | 27000 | |
| ширина | 350 | |
| висота | 3215 | |
| 2. | Маса виробу, кг | 2051 |
| 3. | Кантувач: | |
| кут кантування стіни, градус | 100 | |
| зусилля підйому, кг | 4800 | |
| привід кантування | електромеханічний | |
| кутова швидкість підйому, град/хв | 53 | |
| привід затискачів та висувних упорів | пневматичний | |
| 4. | Кондуктор вертикальний: | |
| хід кондуктора вертикального, мм | 2400 | |
| привід кондуктора | електромеханічний | |
| привід затискачів та висувних упорів | ручний | |
| 5. | Секція столу: | |
| привід затискачів та відкидних упорів | ручний | |
| 6. | Тиск стисненого повітря, МПа | 0,6 |
| 7. | Встановлена потужність стенду, кВт | 10 |
| 8. | Витрата стисненого повітря, м 3 /хв | 0,6 |
| 9. | Габаритні розміри стенду, мм: | 27000х6700х3900 |
| 10. | Маса, кг. | 6900 |
