Камера предназначена для дробеструйной очистки вагонов до 2-й степени очистки согласно Sa 2 ½ ISO 8501-1:2015 в стационарных условиях.

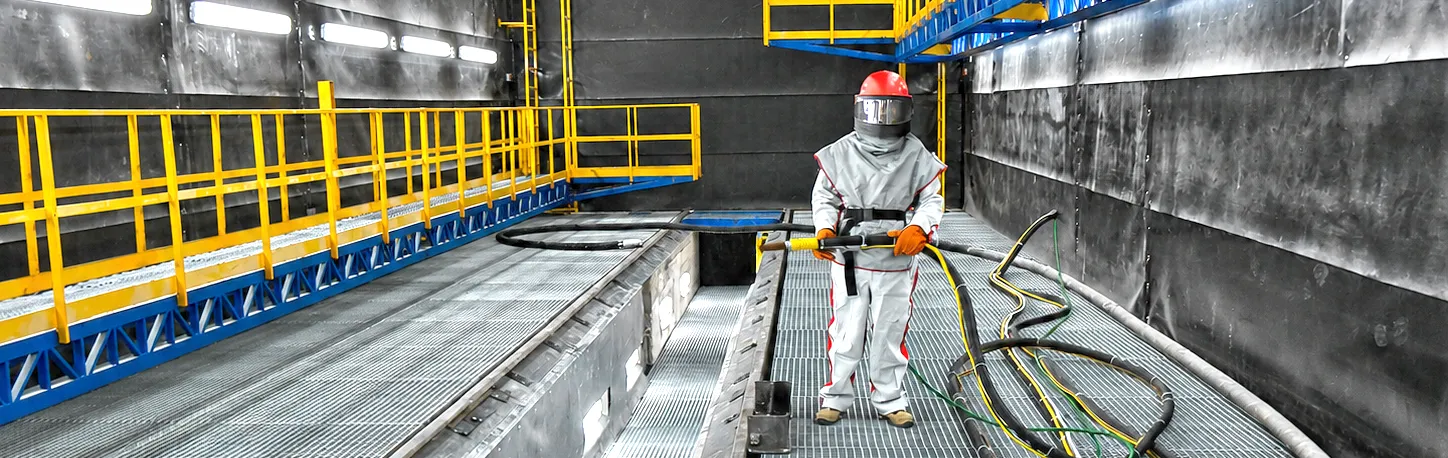

Оператор экипирован полным комплектом индивидуальной защитной одежды и системой подготовки и подачи воздуха для дыхания. В зависимости от времени года климатическая система имеет два режима подготовки воздуха для дыхания оператора – нагрев или охлаждение. Для удобства очистки металлоконструкций по высоте, в рабочем пространстве дробеструйной камеры предусмотрены площадки для операторов, устанавливаемые в необходимых местах камеры. Дробеструйная камера снабжена системами освещения и вентиляции.

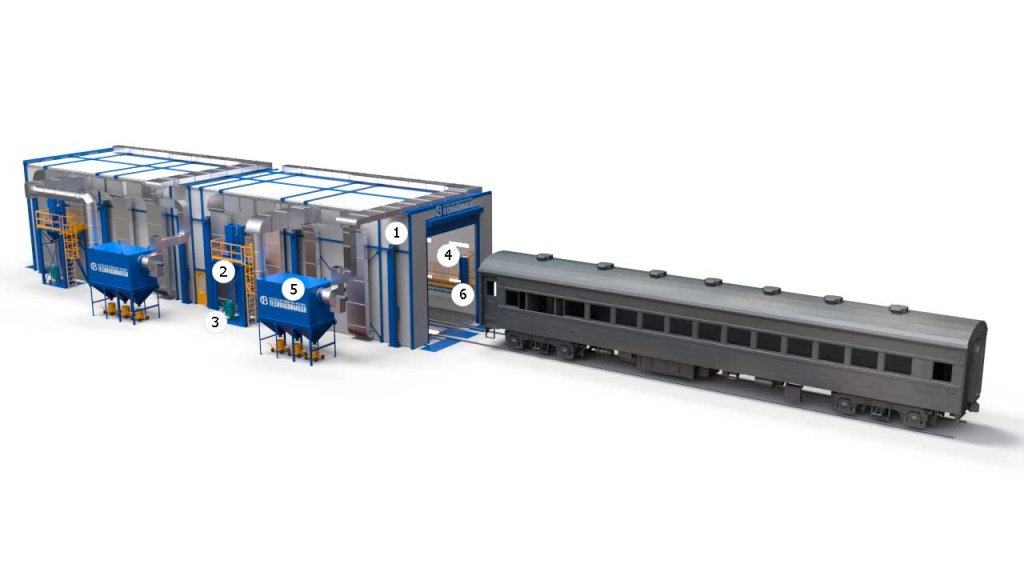

| 1. Рабочая камера | 4. Система освещения |
| 2. Система дробеобращения | 5. Система очистки воздуха |
| 3. Дробеструйный аппарат | 6. Подъемные площадки |
Описание работы оборудования

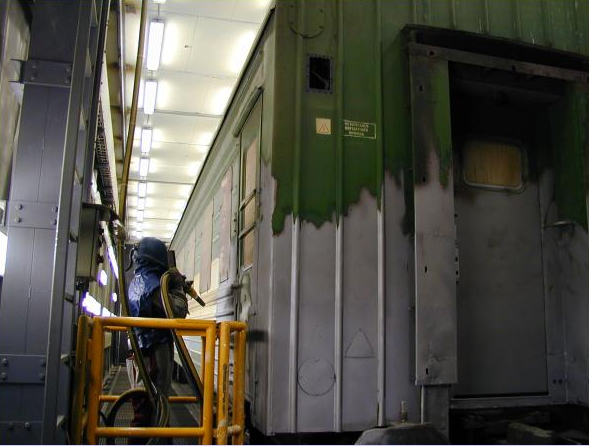

Работа в дробеструйной камере осуществляется следующим образом: вагон тяговой лебедкой перемещается в рабочее пространство дробеструйной камеры. Двери камеры закрываются и два оператора производят очистку наружной поверхности вагона. Отработанная дробь через решетчатый пол попадает в зону скребковых конвейеров которые собирают ее в центр камеры в зону поперечных конвейеров. Далее дробь поступает в стандартную систему очистки и в дробеструйные аппараты.
Дополнительное оборудование
Технические характеристики
| # | Наименование показателя | Модель | |
| КД-5 | КД-8 | ||
| 1. | Размеры рабочего пространства дробеструйной камеры, мм | 18060х6000х6000 | 28800х6000х7500 |
| 2. | Наружные габариты дробеструйной камеры, мм | 18200х9100х6655 | 29000х9500х7500 |
| 3. | Глубина приямка под элеватор, мм | 1500 | 1500 |
| 4. | Производительность при очистке изделий двумя операторами (сопло 9.5 мм), м2/час | 42 | 42 |
| 5. | Расход сжатого воздуха при работе с соплом 9.5 мм при рабочем давлении 0.8 МПа, м3/мин | 12 | 12 |
| 6. | Количество операторов, чел | 2 | 2 |
| 7. | Установленная мощность, кВт | 26 | 30 |
| 8. | Объем отсасываемого воздуха, м3/час | 14000 | 28000 |
| 9. | Масса камеры, т | 42 | 78 |
