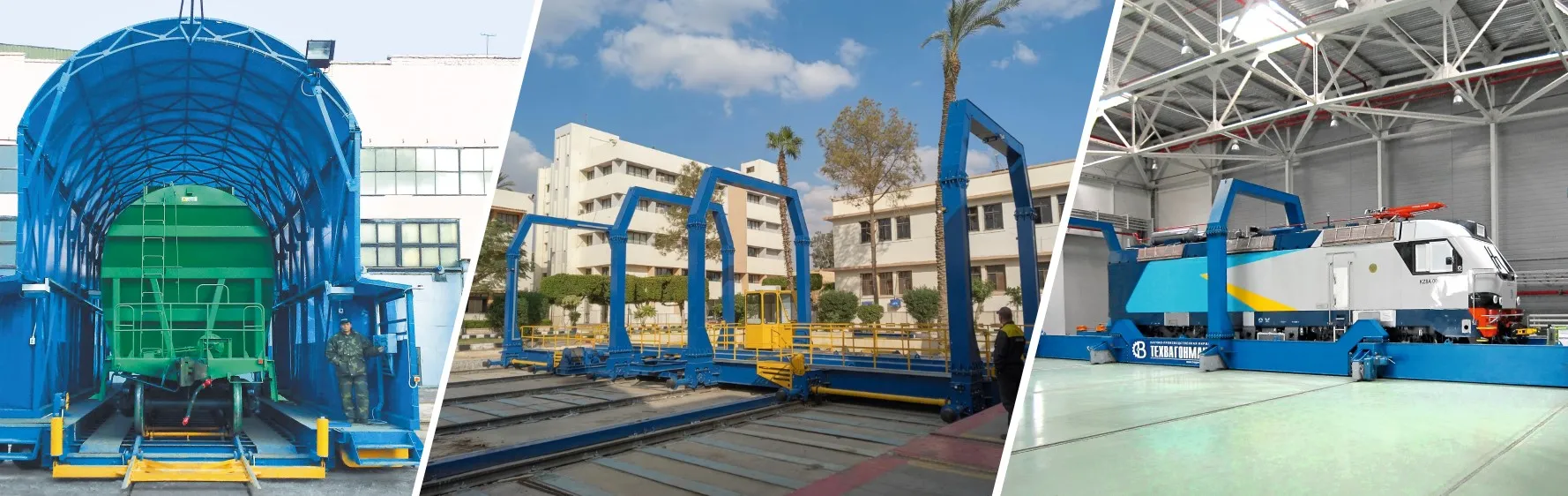

Трансбордер — это рельсовое транспортное средство для линейного и параллельного перемещения подвижного состава: вагонов, локомотивов, тепловозов, тележек с грузом — с одного пути на другой в ограниченном пространстве цеха, депо или производственной площадки. Трансбордер заменяет собой участок железнодорожной стрелки там, где на её строительство не хватает места, и позволяет одной платформой обслуживать сразу несколько параллельных путей.
Содержание:
- Принцип работы трансбордера
- Из каких узлов состоит трансбордер
- Технические характеристики: примеры реальных моделей
- Система управления и режимы работы
- Системы безопасности трансбордера
- Чем трансбордер отличается от поворотного круга
- Монтаж и ввод в эксплуатацию
- Где применяется трансбордер
- Частые вопросы
Принцип работы трансбордера
Трансбордер представляет собой платформу (основание) на собственных ходовых колёсах, которая движется по рельсовым путям, проложенным перпендикулярно основным путям цеха. На платформе смонтированы короткие отрезки рельсового пути. Подвижной состав заезжает на трансбордер, платформа перемещается вдоль своих направляющих до нужного пути и останавливается так, что рельсы платформы совмещаются с рельсами принимающего пути — после этого состав может съехать дальше.
Движение платформы обеспечивают мотор-редукторы приводных тележек, а перемещение вагона или локомотива по самой платформе — тяговая лебёдка: трос через сдвоенный отводной блок закрепляется крюком за раму изделия и подтягивает его на трансбордер или стягивает с него. Частота вращения приводных двигателей плавно регулируется преобразователями частоты, что обеспечивает точный разгон и торможение без рывков.
Из каких узлов состоит трансбордер
Независимо от грузоподъёмности, конструкция трансбордера включает несколько базовых узлов:
- Основание (платформа) — рама из профильного проката, установленная на несколько опор с ходовыми колёсами; между несущими балками закреплены рельсы для перемещения подвижного состава.
- Ходовые опорные и приводные тележки — колёсные пары с роликовыми подшипниками в пылезащищённом исполнении; на приводных тележках установлены компактные двигатели со встроенным электромагнитным тормозом и плоским редуктором, выходной вал которого соединяется напрямую с осью ходового колеса.
- Силовые арки (порталы) — конструкции из листового и профильного проката, повышающие жёсткость платформы и воспринимающие нагрузки от перемещаемого состава.
- Тяговая лебёдка с канатоукладчиком — перемещает вагон или локомотив по платформе трансбордера через систему отводных блоков.

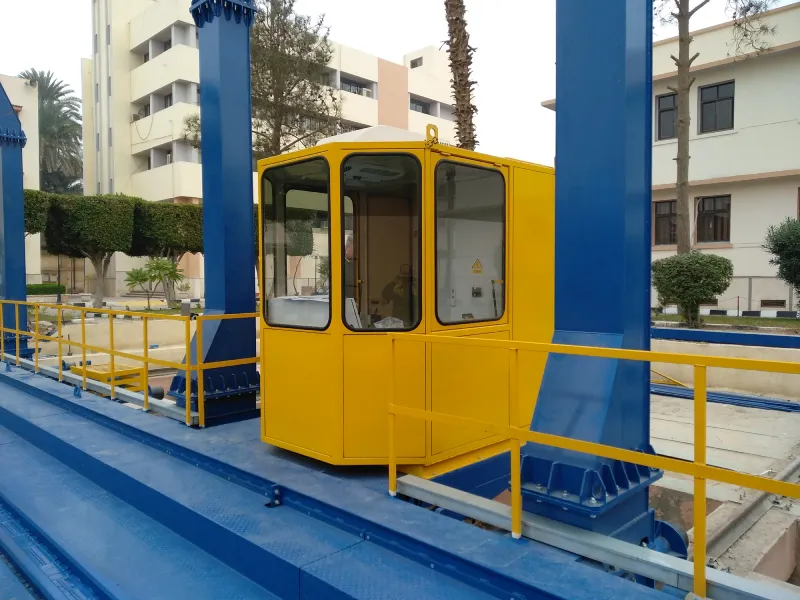

- Кабина оператора — из листового и профильного металлопроката, с окнами из небьющегося стекла, освещением и кондиционированием.
- Аппарель (на моделях без углублённого приямка) — подвижная и неподвижная рамы, связанные осями и пружинами: при въезде на трансбордер колесо образует наклонный участок пути, соединяющий подъездной путь с платформой.
- Электрооборудование — шкаф управления, пульт(ы) управления, кнопочные посты, датчики положения и безопасности, кабельно-проводниковая продукция, троллейный шинопровод для подачи питания на движущуюся платформу.

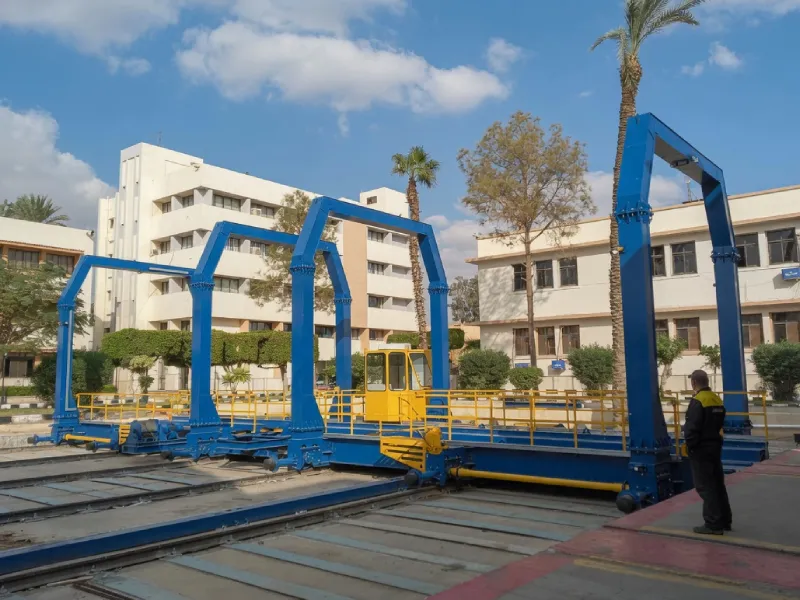

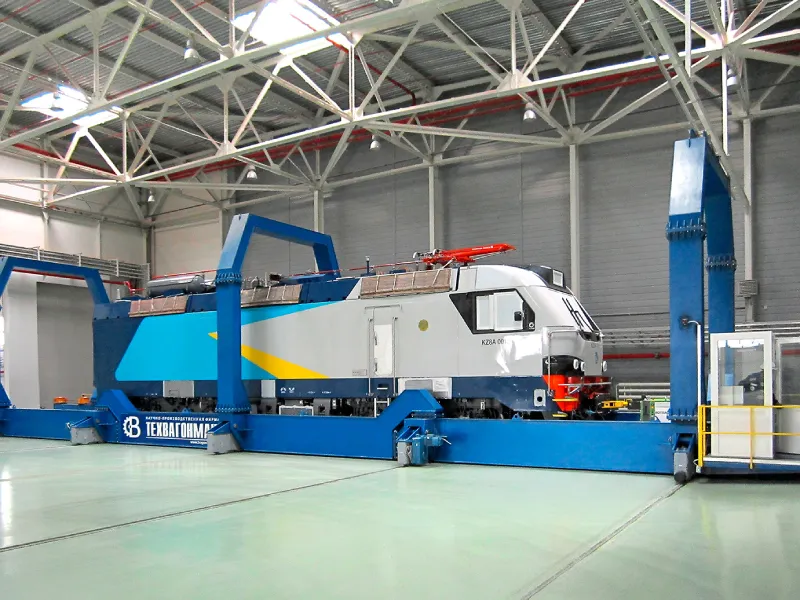

Технические характеристики: примеры реальных моделей
Параметры трансбордера всегда рассчитываются под конкретную задачу — ширину колеи, грузоподъёмность подвижного состава и планировку путей заказчика.
Система управления и режимы работы
Система управления современного трансбордера построена на базе программируемого логического контроллера Siemens, и включает шкаф управления, пульт управления с панелью оператора, кнопочные посты и датчики положения. Частота вращения приводных двигателей регулируется преобразователями частоты, что обеспечивает плавный разгон и торможение платформы и лебёдки.
Для точного позиционирования и синхронизации ходовых механизмов трансбордер оснащается датчиком линейного перемещения — на ряде моделей местоположение платформы считывается по штрихкоду, уложенному вдоль пути перемещения.
Трансбордер может работать в двух режимах:
- Ручной режим — используется кратковременно при пуско-наладочных и ремонтных работах; часть защитных блокировок в этом режиме отключена.
- Полуавтоматический режим — основной режим для постоянной эксплуатации, при котором активны все рабочие блокировки.

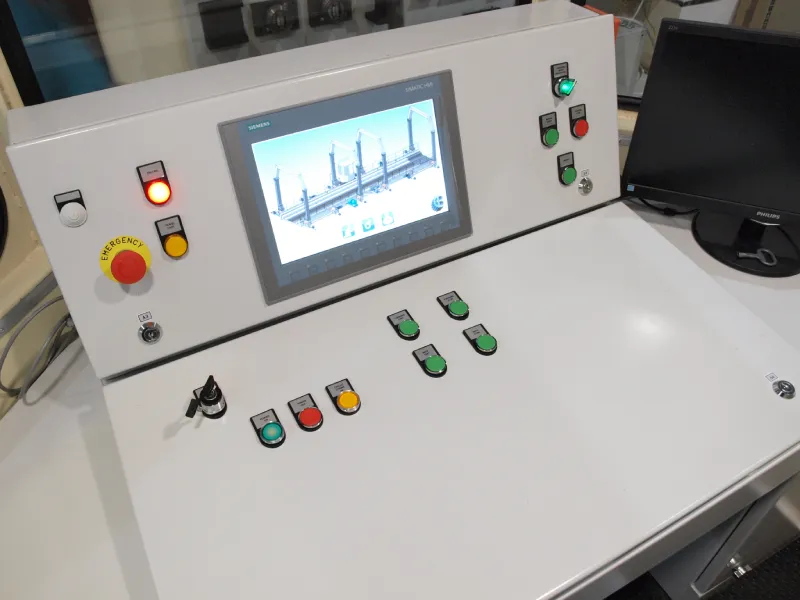

Панель оператора на пульте управления отображает стартовую страницу, меню наладки, сервисное меню, журнал сообщений о неисправностях и рабочий экран с текущим положением трансбордера.
Системы безопасности трансбордера
Трансбордер — это оборудование повышенной опасности, поэтому его конструкция включает несколько независимых контуров защиты:
- Лазерные сканеры (устройство против столкновения) — контролируют пространство перед трансбордером во время движения; при обнаружении препятствия платформа снижает скорость и подаёт звуковой сигнал в кабину оператора, а если препятствие не устранено — движение блокируется полностью.
- Кнопки аварийного останова — устанавливаются по всем углам платформы снаружи, а также на пульте управления и стационарных постах; выполнены в красном цвете на жёлтом фоне грибовидной формы по стандарту.
- Звуковая и световая сигнализация — предупреждающий звонок на металлоконструкции трансбордера и в кабине оператора, жёлтые мигающие сигнальные огни по четырём углам платформы во время движения.
- Защитные блокировки — контролируются ПЛК и отключают приводы при нарушении рабочего цикла, срабатывании концевых выключателей или отсутствии сигнала безопасности.
- Видеонаблюдение — используется для визуальной коррекции положения трансбордера относительно подъездных путей и контроля перемещения в обоих направлениях; опционально устанавливается видеорегистратор.
К работе на трансбордере допускаются лица не моложе 18 лет, изучившие правила технической эксплуатации электроустановок и прошедшие инструктаж по устройству оборудования, порядку работы и технике безопасности.
Чем трансбордер отличается от поворотного круга
Трансбордер и поворотный круг решают похожую задачу — перераспределение подвижного состава между путями, но по-разному. Поворотный круг разворачивает вагон или локомотив на месте вокруг вертикальной оси, что удобно при веерном расположении путей депо. Трансбордер перемещает состав линейно, в поперечном направлении, без разворота — такое решение подходит для параллельного расположения путей, характерного для цеховых и заводских планировок.
Монтаж и ввод в эксплуатацию
Трансбордер поставляется заказчику в частично разобранном виде и монтируется на существующих фундаментах заказчика. Порядок монтажа типового трансбордера:
- Расконсервация деталей и узлов, законсервированных на время транспортировки (снятие смазки деревянными лопатками, промывка растворителем).
- Установка колёсных балок на рельсы фундамента, монтаж поперечных балок.
- Крепление секций платформы и приварка рельсов поверх секций.
- Монтаж площадки под кабину оператора.
- Установка силовых арок, лебёдки с площадкой, уравнительных блоков и остальных узлов.
- Монтаж электрооборудования и троллейного шинопровода питания.
Перед первым пуском проверяются комплектность и правильность монтажа, надёжность затяжки болтовых соединений, соответствие движений механизмов подаваемым командам и уровень масла в редукторах приводов.
Где применяется трансбордер
Трансбордеры используются на объектах с сетью параллельных рельсовых путей:
- локомотивные и вагонные депо железных дорог;
- металлургические заводы — для перемещения слитков, заготовок и составов между пролётами цеха;
- машиностроительные и вагоностроительные предприятия;
- предприятия по обслуживанию и ремонту тепловозов и локомотивов.
Техвагонмаш проектирует и изготавливает трансбордеры по техническому заданию заказчика с привязкой к его производственным условиям, путевому хозяйству и номенклатуре подвижного состава — техническая характеристика и стоимость оборудования согласовываются индивидуально под каждый проект.
Частые вопросы
Чем трансбордер отличается от поворотного круга?
Поворотный круг разворачивает вагон вокруг вертикальной оси, трансбордер перемещает состав горизонтально на параллельный путь без разворота.
Какая грузоподъёмность у трансбордеров Техвагонмаш?
От 40 до 150 тонн и выше — точный параметр рассчитывается индивидуально под путевое хозяйство и подвижной состав заказчика.
Как трансбордер защищён от столкновений и аварийных ситуаций?
Лазерные сканеры останавливают движение при обнаружении препятствия, кнопки аварийного останова расположены по периметру платформы, работают звуковая и световая сигнализация и защитные блокировки под контролем ПЛК.
В каких режимах может работать трансбордер?
В ручном режиме — для пуско-наладочных и ремонтных работ, и в полуавтоматическом — для постоянной эксплуатации с полным набором блокировок.
