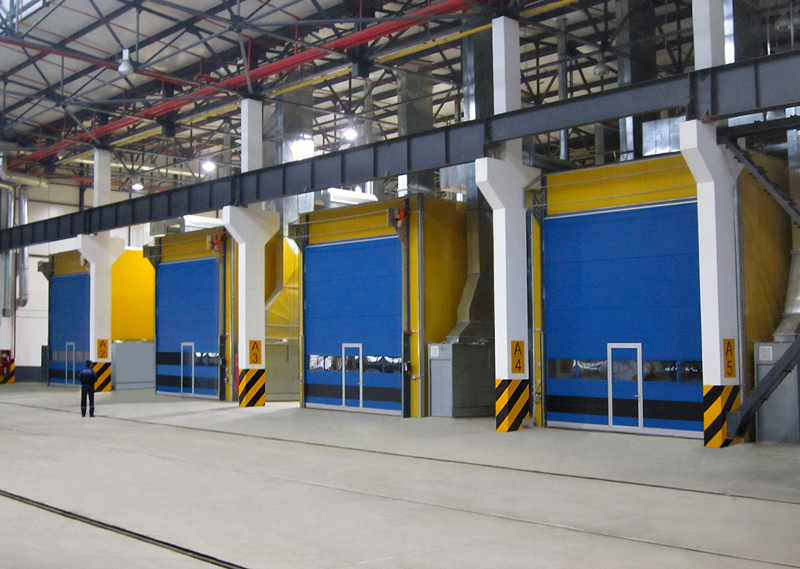

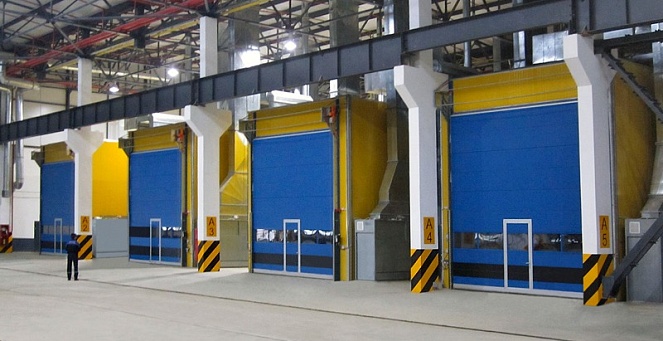

Промислові фарбувально-сушильні камери

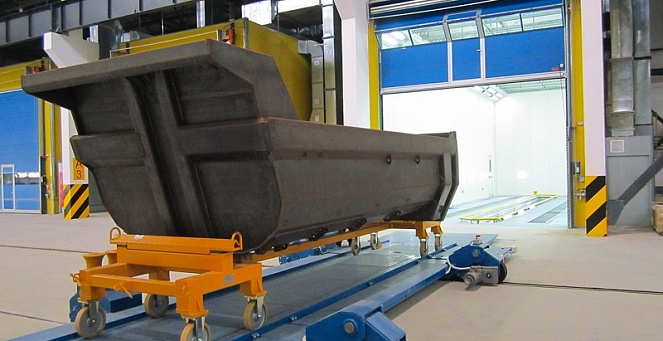

Фарбувально-сушильна камера призначена для фарбування та сушіння зварних металоконструкцій. Можливе фарбування та сушіння малогабаритних виробів у підвішеному стані та ферм у вертикальному положенні з установкою на опори візка транспортного типу спеціальних пристосувань типу «піраміда» або стійок.
Відео про роботу фарбувально-сушильної камери
Крім постачання обладнання, підприємство має можливість розробки комплексного робочого проекту з організації, реконструкції чи розширення Вашого малярського виробництва.
Фарбувально-сушильні камери відповідають нормам охорони праці та техніки безпеки, охорони навколишнього середовища та протипожежного захисту.
-
Фарбувально-сушильні камери оснащуються системою автоматичного пожежогасіння;
-
Виготовлені із негорючих матеріалів;
- Вибухозахисне виконання вентиляторів та основних елементів вентиляційної системи;
-
Система керування блокує подачу фарби у разі припинення роботи системи вентиляції.

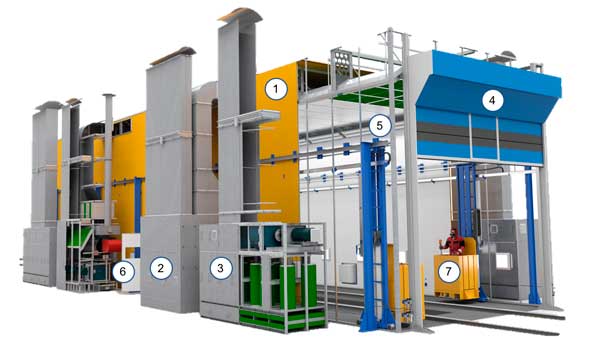

Опис обладнання
1.Робоча камера | 5. Система освітлення |
2. Теплогенератор | 6. Запасний вихід |
3. Установки очищення повітря | 7. Візки підйомні |
4. Ворота |
Додаткове обладнання:
Опис складових частин
Ролетні ворота - фарбувально-сушильної камери оснащені електроприводом у вибухобезпечному виконанні та комплектуються двома виносними пультами керування. Усі механізми захищені від фарбувального туману, що забезпечує довговічність воріт, запобігаючи наростанню шаруватої плівки на шарнірних з'єднаннях та поверхнях ковзання.
На відміну від традиційно застосовуваних секційних воріт з ручним відкриттям, у процесі експлуатації дані ворота не перекошуються, їх відкриття/закриття не стає важким.
Теплогенератор - спеціальний комплекс обладнання, призначений для очищення, нагріву та подачі повітря в камеру, а потім його видалення. При різних технологічних циклах або режимах опалення витяжне повітря може частково або повністю прямувати назад у робочі зони за допомогою системи регульованої рециркуляції.
Теплогенератор є модульною конструкцією, що складається з декількох блоків каркасно-панельного типу. Панелі блоків виготовлені з оцинкованої сталі з утеплювачем з мінеральної вати.
Установки очищення повітря призначені для очищення повітря, що викидається в атмосферу, від фарби і парів розчинника.
Для очищення повітря, що надходить із камери в процесі фарбування або сушіння, використовуються очищувачі повітря з активованим вугіллям.
Процес очищення здійснюється наступним чином:

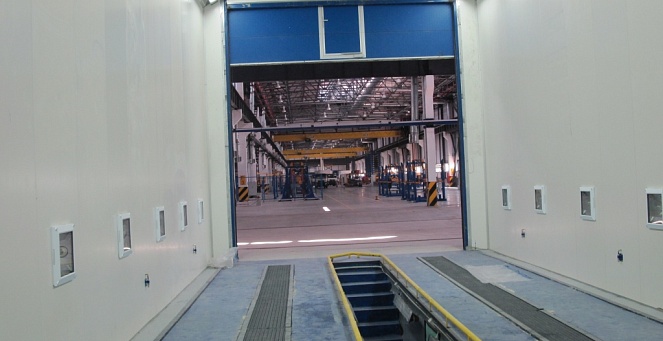

1. Забруднене фарбою і парами розчинників повітря всмоктується знизу з камери, проходячи через два ряди прямокутних фільтрів у підлозі камери.
2. Далі, попередньо очищене повітря надходить у рукавний фільтр тонкого очищення наповнений активованим вугіллям. І через шар активованого вугілля вже очищене від пар розчинників повітря, викидається в атмосферу.

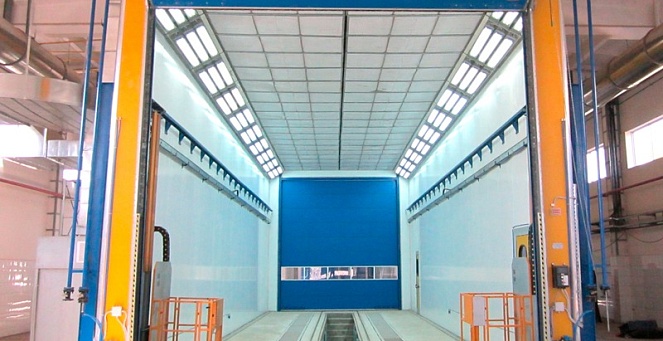

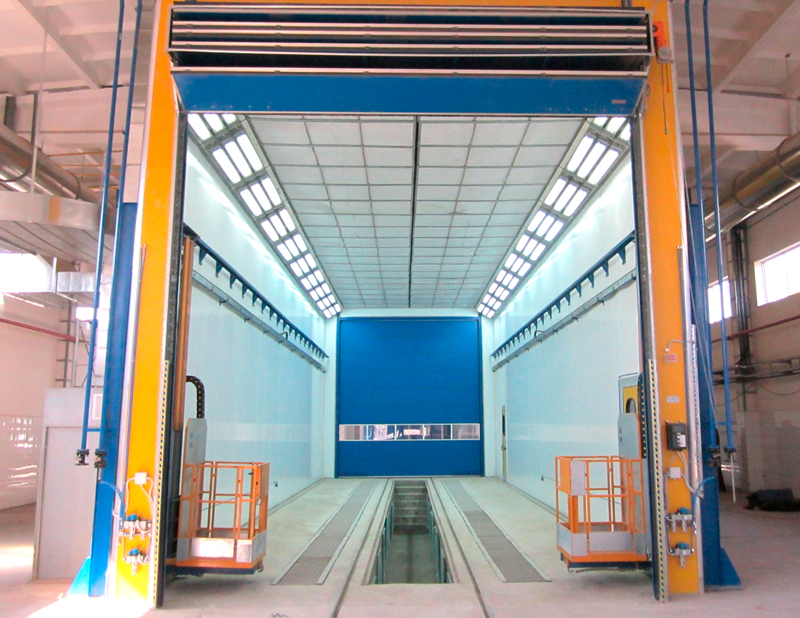

У фарбувально-сушильній камері встановлені світильники у вибухозахищеному виконанні IP65. Світильники забезпечують безтіньове освітлення потужністю 1000 люкс.
Конструкція світильників доступна для обслуговування, що максимально полегшує роботу обслуговуючого персоналу.
Пульт управління - дозволяє програмувати і виводити камеру для забарвлення на різні режими роботи (фарбування, ґрунтування, сушіння) за температурою і тривалістю. Апаратура, встановлена на шафі керування, витримує стрибки напруги ±20%, електродвигуни ±10%. Камера комплектується датчиками контролю тиску та температури всередині та зовні камери.
