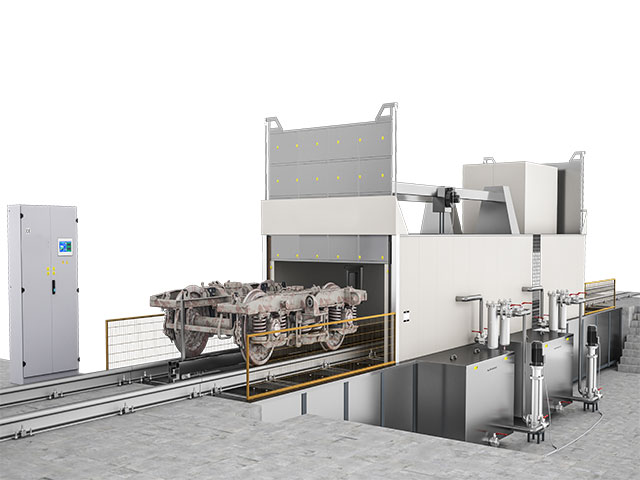

Автоматизований комплекс призначений для миття (високим тиском) підігрітим миючим розчином рами візків вагонів з подальшим їх ополіскування нагрітою чистою водою і сушінням.
Автоматизований комплекс є конвеєрною лінією і працює за принципом лінійного переміщення візків крізь мийну камеру з послідовним проходженням стадій обробки:
- основне миття;
- ополіскування;
- сушіння візків.
Конвеєр призначений для переміщення рами візка вантажного вагона в камеру та з камери миття. Конвеєр складається з транспортуючої каретки, приводу пересування та натяжного пристрою. Переміщення каретки по позиціях конвеєра відбувається рейковим шляхом за допомогою троса електроприводу. У корпус візка вбудована опора, що обертається, на яку встановлюється брудна рама візка вантажного вагона.
Камера миття призначена для миття миючим розчином рами візка. Корпус камери виготовлений з нержавіючої сталі та утеплений термоізоляційними панелями. Камера миття прохідного типу. Миття візків здійснюється вбудованим пристроєм розпилення за допомогою спеціальної соплової системи. Під камерою миття розташований піддон для збирання миючого розчину в процесі миття. Бак для нагрівання миючої рідини та бак з водою для ополіскування стоять окремо біля камери миття. Баки та трубопроводи також виготовлені з нержавіючої сталі. Кожен бак оснащений цифровим терморегулятором із можливістю вибору температури нагріву розчину 90-95ᵒC. Вбудоване регулювання часу мийного циклу автоматично підтримує робочий процес очищення візків. Двері камери мийки герметично закриваються, дозволяючи безпечно проводити процес промивання та очищення. Камера миття має патрубки для витяжки пару, контроль мінімального / максимального рівня розчину та автоматичний долив води в бак. Привід підйому дверей розташований на даху камери. Камера миття працює як в автономному, так і в ручному режимі, підключається до системи водопостачання підприємства, має замкнуту циркуляційну систему для миючого розчину та поповнюється водою після закінчення роботи або, при необхідності, в процесі роботи.
Система автоматичного управління комплексом забезпечує в автоматичному режимі роботу основних механізмів: конвеєра переміщення візка, приводів підйому дверей камери миття, обертання візка, обертання соплових головок, запуск та зупинку насосів, а також управління кожним механізмом комплексу в налагоджувальному режимі при пусконалагоджувальних роботах, ремонті , профілактичному обслуговуванні та в інших необхідних випадках.
Принцип роботи
Брудний візок подається на позицію завантаження і встановлюється на транспортуючу каретку конвеєра перед камерою миття.
Після натискання на пульті керування кнопки “ПУСК” всі механізми починають працювати в автоматичному режимі.
Візок за допомогою тросового конвеєра переміщується до камери миття. Зачиняються двері камери миття. Опускається і вмикається привід обертання візка, вмикається привід обертання форсунок. Миючий розчин під високим тиском через систему обертових сопел подається на візок, що обертається навколо своєї осі. Тривалість процесу миття визначається за допомогою реле часу.
Після закінчення заданого часу миття електродвигуни насосів та приводу обертання форсунок відключаються.
Двері камери відчиняються, візок за допомогою конвеєра викочується з нього і зупиняється на позиції вивантаження після камери миття.
Цикл миття завершено, комплекс готовий до прийому наступного брудного візка.
Технічні характеристики:
| 1. Час миття візків, хв | 6-10 |
| 2. Температура миючого розчину | 40-95 |
| 3. Нагрів миючого розчину | ТЕНи |
| 4. Тип конвеєра переміщення візків | тросовий |
