Лінія виготовлення кришок люків напіввагонів

Лінія виготовлення кришок люків напіввагонів

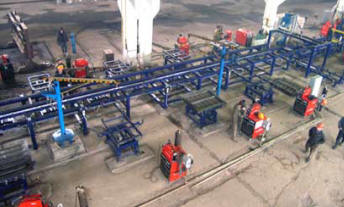

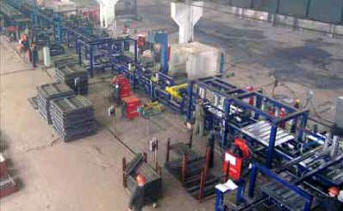

Лінія виготовлення кришок люків напіввагонів Лінія виготовлення кришок люків напіввагонів

1. Маніпулятор
2. Конвеєр завантажувальний
3. Стенд складання петель та посилення
4. Стенд збирання люків
5. Стенд зварювання вертикальних швів
6. Стенд збирання кронштейнів
7. Стенд клепки петель
8. Конвеєр ланцюговий підйомний
9. Накопичувач буферний
10. Конвеєр ланцюговий двоярусний
11. Пристрій завантажувальний
12. Маніпулятор шарнірно-балансирний
13. Позиціонер зварювальний
14. Стенд здачі ВТК
15. Позиціонер для виправлення шлюбу
16. Стенд правки люків
17. Накопичувач готових люків


Принцип роботи

Робота лінії побудована за принципом конвеєрно-потокового складання.
На початку лінії встановлено накопичувач (живильник) з маніпулятором, який зі стопи заготовок (аркушів) по одній укладає їх на складальний кроковий конвеєр. На конвеєрі лист кришки люка проходить по черзі позиції установки петель, збирання люків, кантувача для попереднього обварювання, позицію установки кронштейнів та позицію клепки петель. З останньої позиції складального конвеєра кришка люка надходить на міжопераційний накопичувач або нижній ярус двоярусного конвеєра. З нижнього ярусу кришки люків вручну по роликах переміщуються на зварювальні пристрої-позиціонери, встановлені по обидва боки двоярусного конвеєра. На них на кожному робочому місці проводиться повне обварювання кришок люків. Після обварювання за допомогою шарнірно-балансирних маніпуляторів, кришка укладається на верхній ярус двоярусного конвеєра. Потім подають кришки на конвеєр здачі кришок люків. На цьому конвеєрі кришка проходить позиції контролю ВТК, заварювання дефектів та правки. Принцип роботи конвеєра здавання аналогічний принципу роботи конвеєра складального. Позиції контролю ВТК, заварки дефектів та розвантажувальні обладнані поворотними столами, що дозволяють обертати кришку навколо вертикальної осі. Наприкінці лінії встановлений маніпулятор, що дозволяє укладати кришки у стопу по вісім штук. Сформовану стопу накопичувач переміщує на позицію розвантаження загальноцеховим транспортом.
