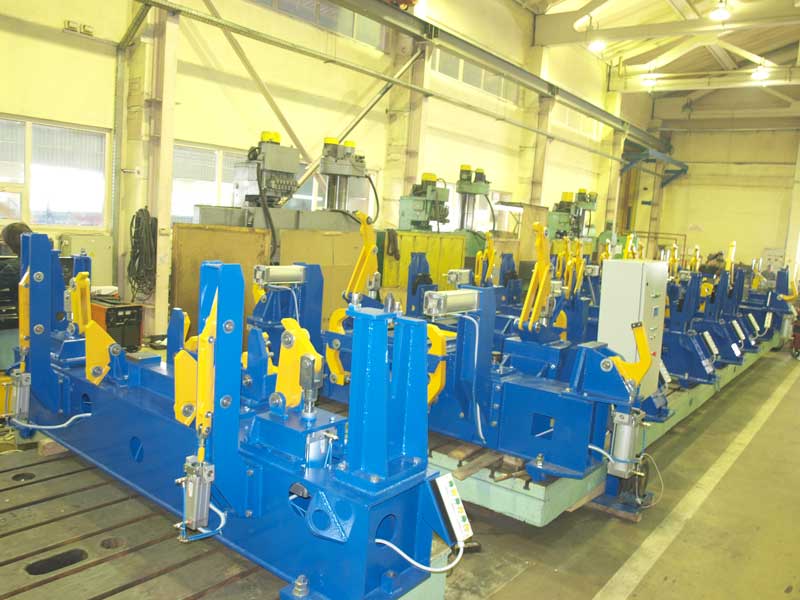

Універсальний стенд складання та зварювання рам вагонів
Стенд призначений для складання та зварювання рам напіввагону у нормальному положенні, рам платформи для перевезення 80-ти футових контейнерів та рам вагона для перевезення автомобілів у зворотному положенні.
Налагодження кондуктора для складання та зварювання тієї чи іншої балки полягає у фіксованому перевстановленні затискних та базуючих елементів на строго певні місця. Налагодження стенду на складання тієї чи іншої рами забезпечується встановленням кондукторів на строго фіксовані місця, передбачені на закладних у підлозі цеху.
Відео
Технічні характеристики:
| 1. |
Найменування та позначення виробів, що збираються |
Рама напіввагону 1302-06.01.03.00 | Рама Платформи 5720-07.01.00.000 | Рама Автовозу 4516-06.01.01.000 |
| 2. |
Габаритні розміри виробів, що збираються, мм |
|||
|
довжина (по лобових балках) |
12810 |
24480 |
23240 |
|
|
ширина |
2930 |
3160 |
2460 | |
|
висота |
665 |
442 |
1024 |
|
| 3. | Тип стенду |
переналагоджуваний |
||
| 5. |
Привід робочих органів стенду |
пневматичний |
||
| 6. |
Принцип переналагодження стенду |
ручний |
||
| 7. | Принцип керування стенду |
ручний , за допомогою кнопок |
||
| 10. |
Потужність, кВт |
0,5 |
||
| 11. |
Габаритні розміри стенду, мм : |
Налагодження |
||
|
Напіввагон |
Платформа |
Автовоз |
||
|
довжина |
13576 | 25504 | 24264 | |
|
ширина |
5122 | 4490 | 5122 | |
|
висота |
1420 | 1300 | 1195 | |
| 12. |
Маса, кг |
27000 | 47200 | 40400 |
