Линия изготовления боковин рам кузовов электровозов

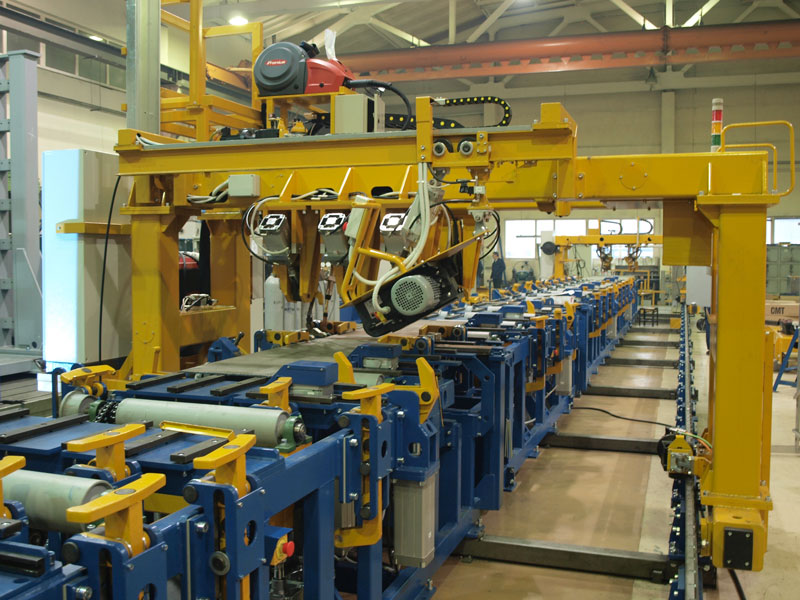

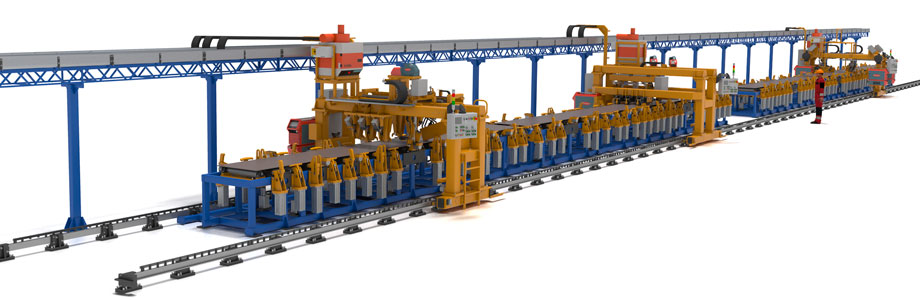

Линия предназначена для сборки, сварки боковин рам кузовов электровозов.

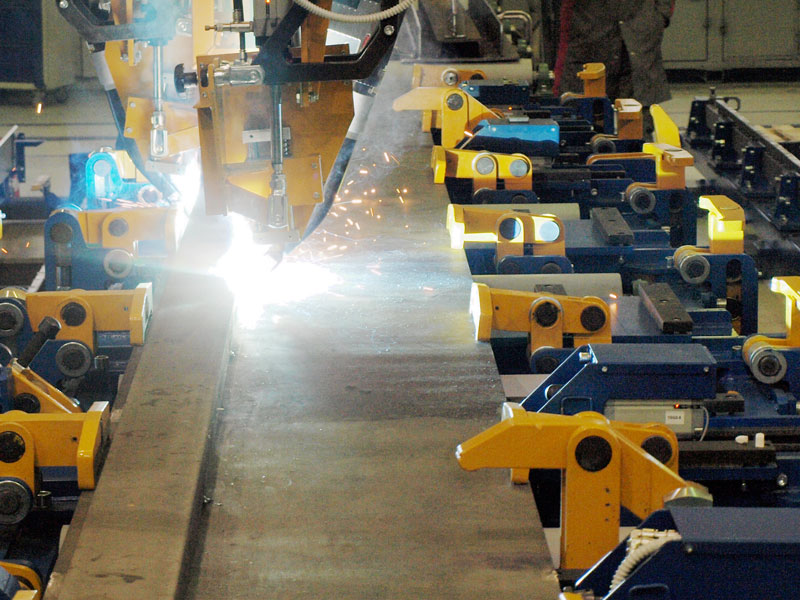

В линии применена технология сварки СМТ Twin (Fronius, Австрия). Это позволило сократить занимаемые площади, увеличить производительность, свести к минимуму деформации после сварки.
|
|
|

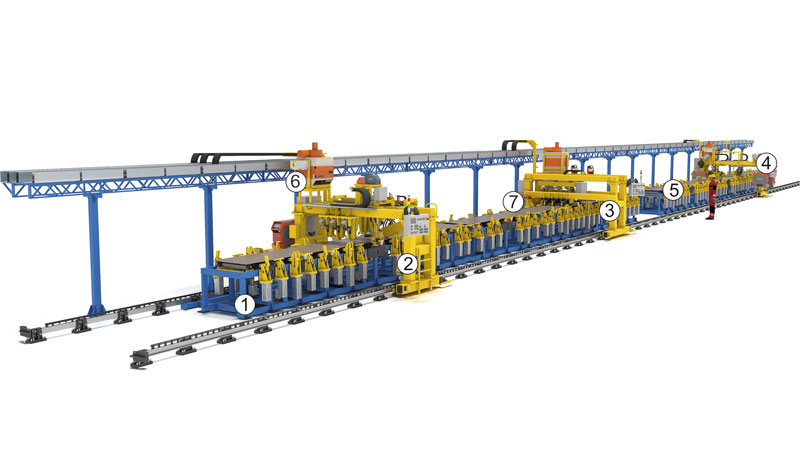

1 - стенд сборки и автоматической сварки полос; 2 - портал для сварки поперечных швов полос; 3 - портал автоматической прихватки швеллеров; 4 - портал автоматической сварки продольных швов; |
5 - стенд установки швеллеров, автоматической прихватки и сварки боковин; 6 - вентиляционное оборудование; 7 - сварочное оборудование. |
|
|
|
|
1. |
Свариваемое изделие |
Боковины рам кузовов электровозов |
|
2. |
Производительность линии, шт/год |
1200 |
|
3. |
Режим работы |
двухсменный |
|
4. |
Портал автосварки продольных швов |
|
|
Скорость сварки, м/мин |
0,5 … 0,6 |
|
|
Маршевая скорость, м/мин |
15 |
|
|
Принцип регулирования скорости |
частотный |
|
|
Принцип слежения за швом |
механический |
|
|
Тип шва |
тавровый угловой |
|
|
Количество одновременно свариваемых швов, шт |
2 |
|
|
Привод перемещения портала |
электромеханический |
|
|
5. |
Портал для автоматической прихватки швеллеров |
|
|
Скорость сварки, м/мин |
0,5 … 0,6 |
|
|
Маршевая скорость, м/мин |
15 |
|
|
Принцип регулирования скорости |
частотный |
|
|
Тип шва |
тавровый прерывистый |
|
|
Принцип слежения за швом |
механический |
|
|
Количество одновременно свариваемых швов, шт |
2 |
|
|
Привод перемещения портала |
электромеханический |
|
|
6. |
Портал для сварки поперечных швов
|
|
|
Скорость сварки, м/мин |
0,5…0,6 |
|
|
Маршевая скорость, м/мин |
15 |
|
|
Принцип регулирования скорости |
частотный |
|
|
Принцип слежения за швом |
механический |
|
|
Тип шва |
стыковой угловой |
|
|
Количество одновременно свариваемых швов, шт |
1 |
|
|
Привод перемещения портала |
электромеханический |
|
|
7. |
Давление воздуха в пневмосети, МПа |
0,5 … 0,6 |
|
8. |
Установленная мощность без учета сварочного оборудования, кВт |
55 |
|
9. |
Количество сварочных полуавтоматов, шт |
7 |
|
10. |
Источник питания сварочного полуавтомата |
Fronius Tst 5000, Tps 5000 |
|
11. |
Габаритные размеры линии, мм |
55660х5830х3450 |
