Установка для клепки хребтової балки

Установка для клепки хребтової балки Установка для клепки хребтової балки
Стенд клепки хребтової балки забезпечує комплекс технологічних операцій, пов'язаних з клепкою упорів та планок при виготовленні хребтової балки.

Склад стенду:

  • установка для клепки хребтової балки (2 шт);
  • гідростанція (2шт);
  • установка для нагрівання заклепок (2шт);
  • ланцюговий кантувач;
  • електроустаткування.


Установка для клепки забезпечує безпосередню клепку упорів і планок до зет хребтової балки і складається з колони, консолі, візка, клепальної скоби з обтисками, противаги, огорожі та інших вузлів і деталей.

Колона забезпечує кріплення установки на підлозі цеху. У нижній частині колони на плиті є чотири отвори під фундаментні болти. У верхній частині є дві перевалочні поверхні для кріплення двох кронштейнів, за допомогою яких консоль може повертатися на кут 270 градусів. На горизонтальних напрямних консолі переміщається візок. За допомогою балансирного пристрою, клепальна скоба утримується у вертикальному врівноваженому положенні.

Клепальна скоба є робочим органом стенду і забезпечує виконання клепальних робіт. Корпус скоби несе на собі гідроциліндр та обтискання, і є силовим елементом скоби. Гідроциліндр розвиває зусилля клепки та забезпечує вертикальний хід обтискання, необхідний для виконання процесу клепки. Обтискання забезпечують формування головки заклепок у клепаному з'єднанні.

Гідростанція забезпечує робочий тиск олії, продуктивність процесу клепки та складається з насосної установки, керуючої апаратури, бака – корпусу.

Опори холостий і приводний встановлюються і закріплюються на підлозі цеху і забезпечують орієнтування хребтової балки напіввагону при клепанні.


Принцип роботи

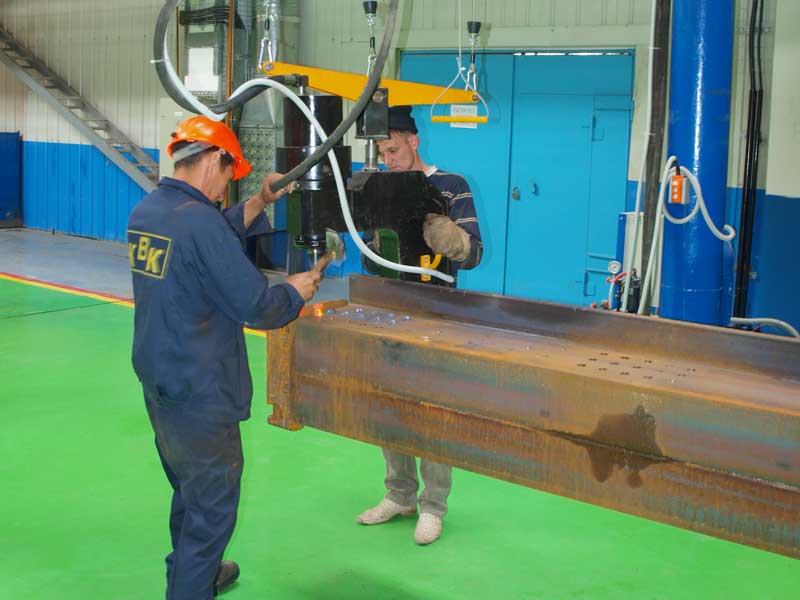

Балка краном укладається в кантувальник транспортним засобом замовника. Після встановлення кантувач повертає балку у зручне положення для клепки. Робочий бере з установки для нагрівання нагріту заклепку, встановлює її в отвір хребтової балки, підводить гідроскобу та виконує клепку. Клепка виконується одночасно на двох робочих позиціях (на двох сторонах балки хребта).

Після закінчення клепки балка знімається зі стенду і укладається на складське місце.
