Стенд клепки хребтовой балки
Состав стенда:
-
установка для клёпки хребтовой балки (2 шт);
-
гидростанция (2шт);
-
установка для нагрева заклёпок (2шт);
-
цепной кантователь;
-
электрооборудование
Установка для клепки обеспечивает непосредственную клепку упоров и планок к зетам хребтовой балке и состоит из колонны, консоли, тележки, скобы клепальной с обжимками, противовеса, ограждения и других узлов и деталей.
Колонна обеспечивает крепление установки на полу цеха. В нижней части колонны на плите имеются четыре отверстия под фундаментные болты. В верхней части имеется две перевалочные поверхности для крепления двух кронштейнов, при помощи которых консоль имеет возможность поворачиваться на угол 270 градусов. На горизонтальных направляющих консоли перемещается тележка. При помощи балансирного устройства, скоба клепальная удерживается в вертикальном уравновешенном положении.
Скоба клепальная является рабочим органом стенда и обеспечивает выполнение клепальных работ. Корпус скобы несет на себе гидроцилиндр и обжимки, и является силовым элементом скобы. Гидроцилиндр развивает усилие клёпки и обеспечивает вертикальный ход обжимки, необходимый для выполнения процесса клёпки. Обжимки обеспечивают формирование головки заклёпок в клёпаном соединении.
Гидростанция обеспечивает рабочее давление масла, производительность процесса клёпки и состоит из насосной установки, управляющей аппаратуры, бака - корпуса.

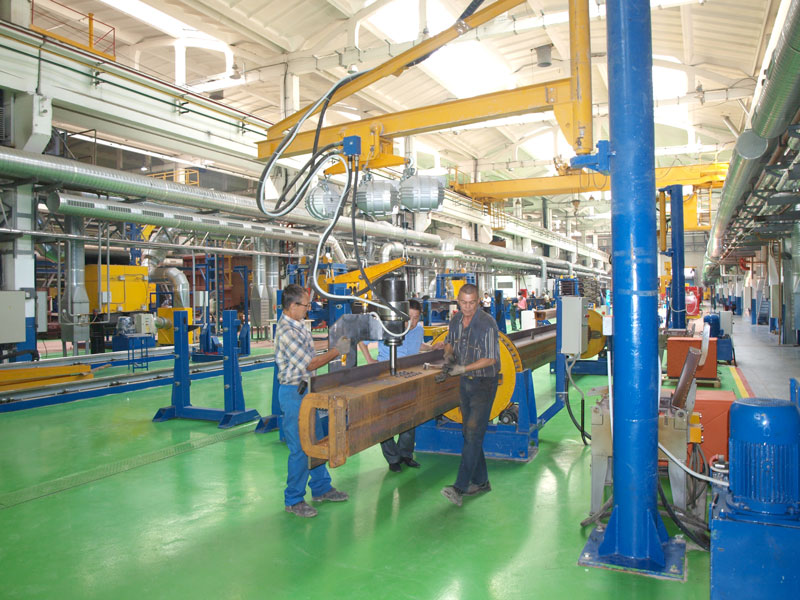

Опоры холостая и приводная устанавливаются и закрепляются на полу цеха и обеспечивают ориентировку хребтовой балки полувагона при клепке.
Принцип работы

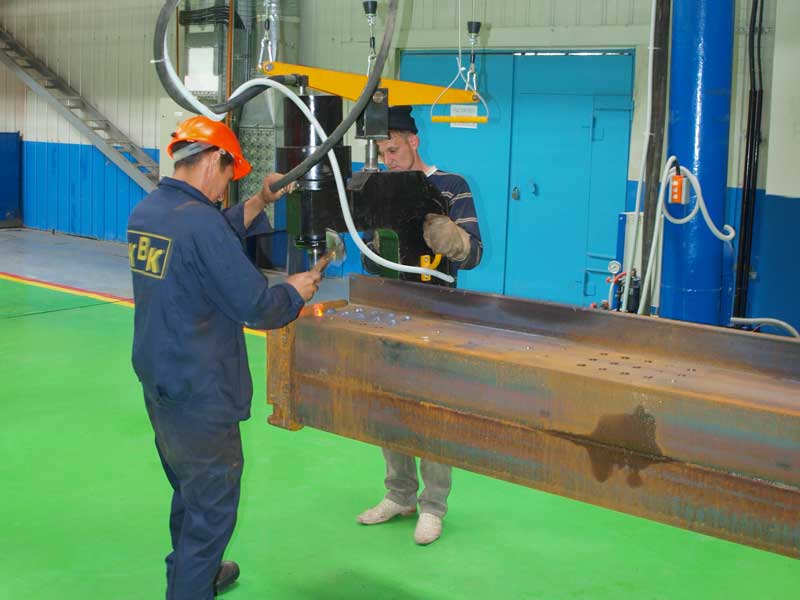

Балка краном укладывается в кантователь транспортным средством заказчика. После установки кантователь поворачивает балку в удобное положение для клепки. Рабочий берет из установки для нагрева нагретую заклепку, устанавливает ее в отверстие хребтовой балки, подводит гидроскобу и выполняет клепку. Клепка выполняется одновременно на двух рабочих позициях (на двух сторонах хребтовой балки).
По окончании клепки балка снимается со стенда и укладывается на складское место.
