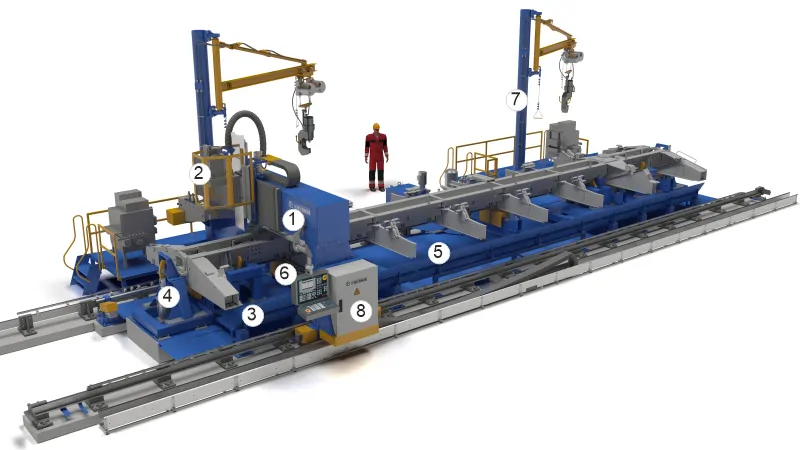

1. Портал свердлильний | 5. Стружкозбиральний конвеєр |
2. Свердлильна головка | 6. Пульт керування |
3. Затискний стіл | 7. Установка клепки |
4. Притискачі, досилачі | 8. Електричне обладнання |
Переваги:
- повна обробка рами вагона за одну установку;
- немає необхідності в окремому свердлівці п’ятника та підтримуючих планок поглинаючого апарату;
- обробка проводиться автоматично без необхідності попередньої розмітки;
- наявність стружкозбиральних конвеєрів забезпечують високу культуру виробництва, знижують час на прибирання стенду.

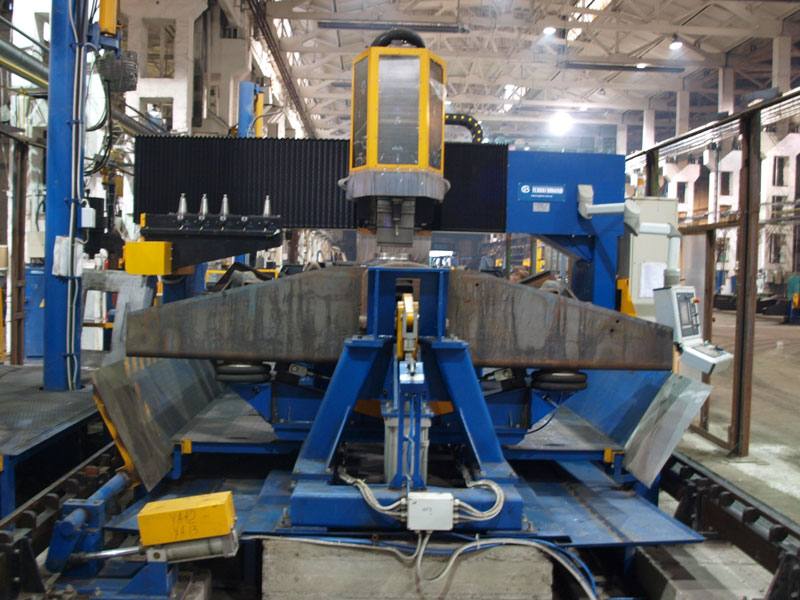

Опис роботи обладнання
Після укладання виробу, що обробляється на підставки, досилачі притискають його до упорів, які є базуючими елементами при свердлівці рами. Після того, як виріб було забазовано, подається команда зі стійки ЧПУ на свердління. На початку щупом відбувається визначення положення рами, після чого проводиться свердління отворів за програмою в автоматичному режимі.

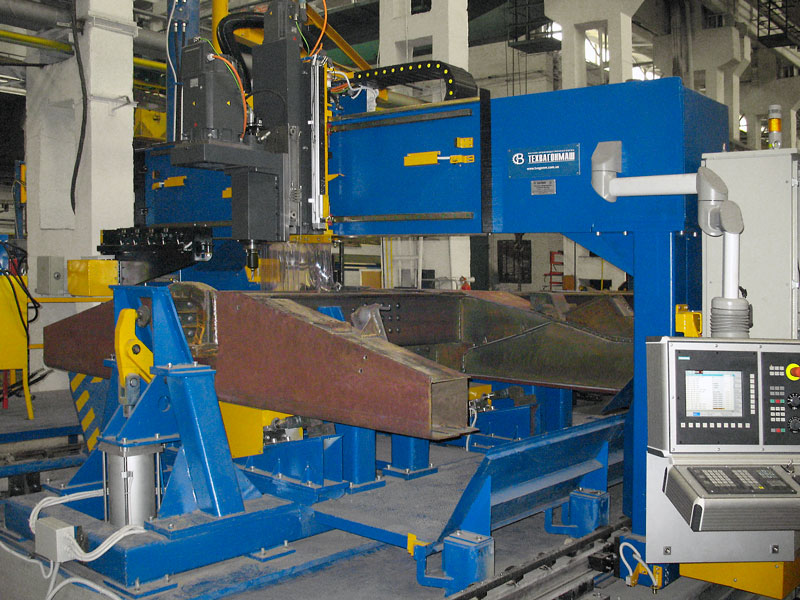

На порталі встановлено магазин змінного, що дозволяє виконувати отвори різних діаметрів. Зміна інструменту здійснюється автоматично.
Після завершення свердління всіх отворів робиться клепка рами.
Далі рама розфіксується та передається цеховим краном на наступну позицію.
Технічні характеристики
1. | Вироб, що обробляється | Рами напіввагонів, вагонів-цистерн, хопер-вагонів |
2. | Середній час обробки, хв. | 40 |
3. | Свердлильний портал | 1 шт |
4. | Свердлильні головки | Suhner (Швейцарія) |
5. | Система ЧПУ | Siemens (Німеччина) |
6. | Зміна інструменту | Автоматична |
7. | Установка для клепки, шт | 2 |
8. | Установка для нагріву заклепок, шт | 2 |
9. | Встановлена потужність, кВт | 126 |
10. | Габаритні розміри | 18986х6326х4806 |
11. | Масса, кг | 18246 |
