Стенд предназначен для обработки отверстий под заклепочное соединение рамы и пятника, а также клепки пятников к раме полувагонов и вагонов-цистерн.

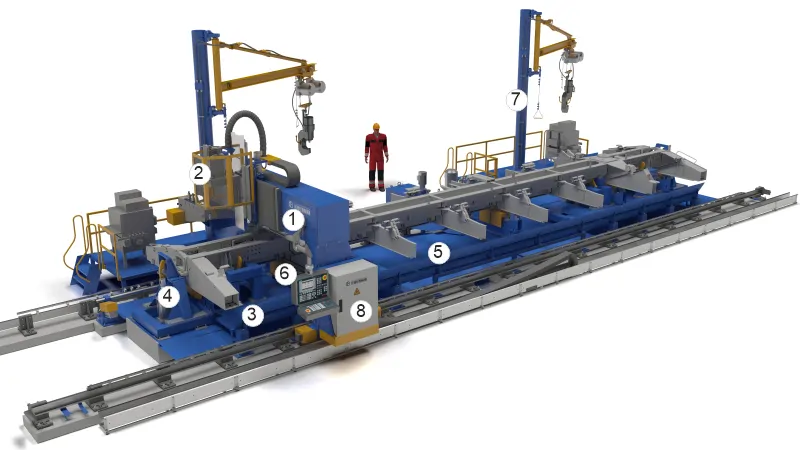

| 1. Портал сверлильный | 5. Стружкоуборочный конвейер |
| 2. Сверлильная головка | 6. Пульт управления |
| 3. Зажимной стол | 7. Установка клепки |
| 4. Прижимы, досылатели | 8. Электрооборудование |
Преимущества:
- полная обработка рамы вагона за одну установку;
- нет необходимости в отдельной сверловке пятника и поддерживающих планок поглощающего аппарата;
- обработка производится автоматически без необходимости предварительной разметки;
- наличие стружкоуборочных конвейеров обеспечивают высокую культуру производства, снижают время на уборку стенда.
Описание работы оборудования

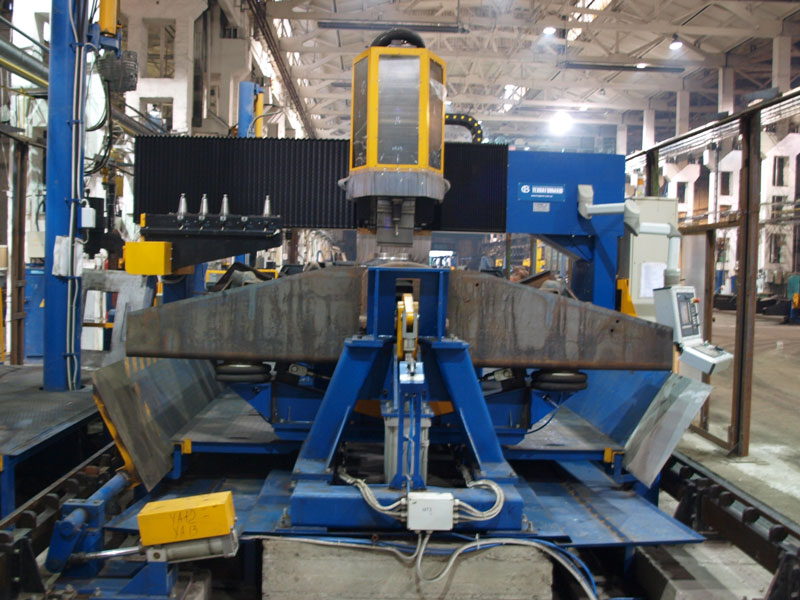

После укладки обрабатываемого изделия на подставки, досылатели прижимают его к упорам, которые являются базирующими элементами при сверловке рамы. После того, как изделие было забазировано, подается команда со стойки ЧПУ на сверление. В начале щупом происходит определение положения рамы, после чего производится сверловка отверстий по программе в автоматическом режиме.
На портале установлен магазин сменного, что позволяет выполнять отверстия разных диаметров. Смена инструмента осуществляется автоматически.
После завершения сверления всех отверстий производится клепка рамы.
Далее рама расфиксируется и передается цеховым краном на следующую позицию.
Технические характеристики
| 1. | Обрабатываемое изделие | Рамы полувагонов, вагонов-цистерн, хоппер-вагонов |
| 2. | Среднее время обработки, мин. | 40 |
| 3. | Сверлильный портал | 1 шт |
| 4. | Сверлильные головки | Suhner (Швейцария) |
| 5. | Система ЧПУ | Siemens (Германия) |
| 6. | Смена инструмента | Автоматическая |
| 7. | Установка для клепки, шт | 2 |
| 8. | Установка для нагрева заклепок, шт | 2 |
| 9. | Установленная мощность, кВт | 126 |
| 10. | Габаритные размеры | 18986х6326х4806 |
| 11. | Масса, кг | 18246 |
