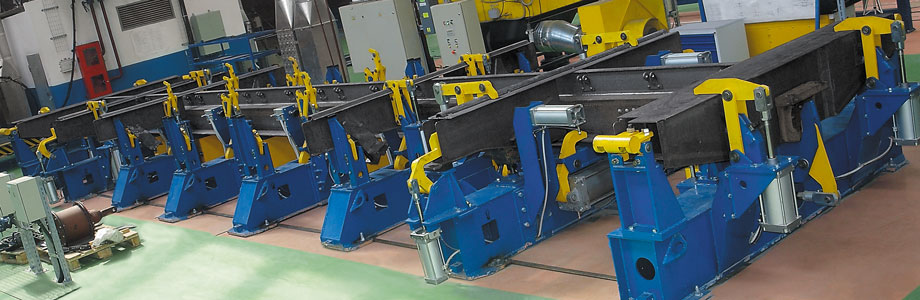

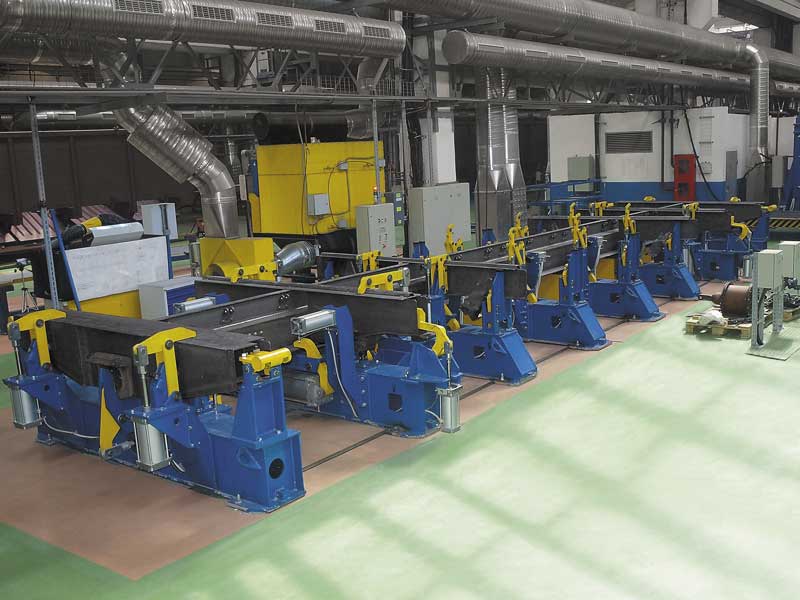

Стенд складання та зварювання рам напіввагонів
Стенд призначений для збирання та зварювання рам напіввагону в нормальному положенні.
Технічні характеристики:
|
1. |
Габаритні розміри виробів, що збираються, мм |
||
|
довжина |
12810 |
12810 |
|
|
ширина |
3150 |
3150 |
|
|
висота |
632 |
632 |
|
|
2. |
Тип стенду |
не переналагоджуваний |
|
|
3. |
Кількість типорозмірів виробів, шт. |
2 |
|
|
4. |
Привід робочих органів стенду |
пневматичний |
|
|
5. |
Принцип керування стенду |
ручний , за допомогою кнопок |
|
|
6. |
Витрата повітря на один виріб, м3 / год |
20 |
|
|
7. |
Тиск повітря в пневмомережі |
0,4 … 0,6 |
|
|
8. |
Потужність, кВт |
0,5 |
|
|
9. |
Габаритні розміри стенду, мм |
||
|
довжина |
13576 |
||
|
ширина |
3544 |
||
|
висота |
1330 |
||
|
10. |
Маса, кг |
12500 |
|
|
|
