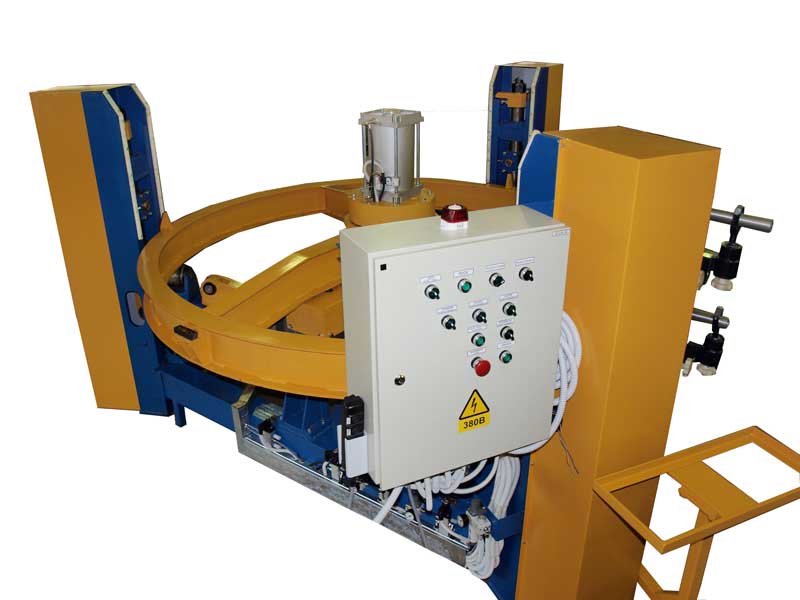

Стенд складання, зварювання днищ котла танк-контейнера та торцювання
Стенд забезпечує комплекс технологічних операцій пов'язаних зі складанням днища та обичайки їх взаємного зварювання та торцювання зібраного вузла на потрібний розмір.
Принцип роботи
Днище встановлюється на опорні поверхні поворотної платформи опуклою частиною вгору, встановлюється обичайка, затискається та проводиться прихватка деталей. Після прихватки вузол звільняється від притисків, копір встановлюється в робоче положення, включається привід повороту і зварювання (різання) вузла.
Технічні характеристики:
|
№ п.п. |
Найменування параметру |
Показник |
|
1. |
Габаритні розміри вузла, що збирається, мм |
|
|
діаметр |
2410 |
|
|
висота |
645 |
|
|
маса, кг |
384 |
|
|
2. |
Вантажопідйомність, кг |
600 |
|
3. |
Кут повороту платформи, град |
360 |
|
4. |
Сумарне вертикальне зусилля затиску вузла, кг |
3000 |
|
5. |
Привід затискача |
пневматичний |
|
6. |
Привід повороту |
|
|
тип |
електромеханічний |
|
|
крутний момент, Н·м |
1431 |
|
|
Потужність, кВт |
1,1 |
|
|
7. |
Спосіб зварювання |
автоматичний |
|
8. |
Швидкість зварювання, м/хв |
0,3 ...1 |
|
9. |
Спосіб різання |
плазмова |
|
10. |
Швидкість різання, м/хв |
1 ... 1,5 |
|
11. |
Спосіб ведення пальників по шву |
механічний копір |
|
12. |
Привід установки пальників у робоче положення |
пневматичний |
|
13. |
Тиск повітря в мережі, МПа |
0,4...0,6 |
|
14. |
Витрата повітря, м3/хв |
0,075 |
|
15. |
Габаритні розміри стенду, мм |
2916х2804х1725 |
|
16. |
маса, кг |
1993 |
