Стенд ремонту, контролю та випробувань авторежиму

Опис і принцип роботи

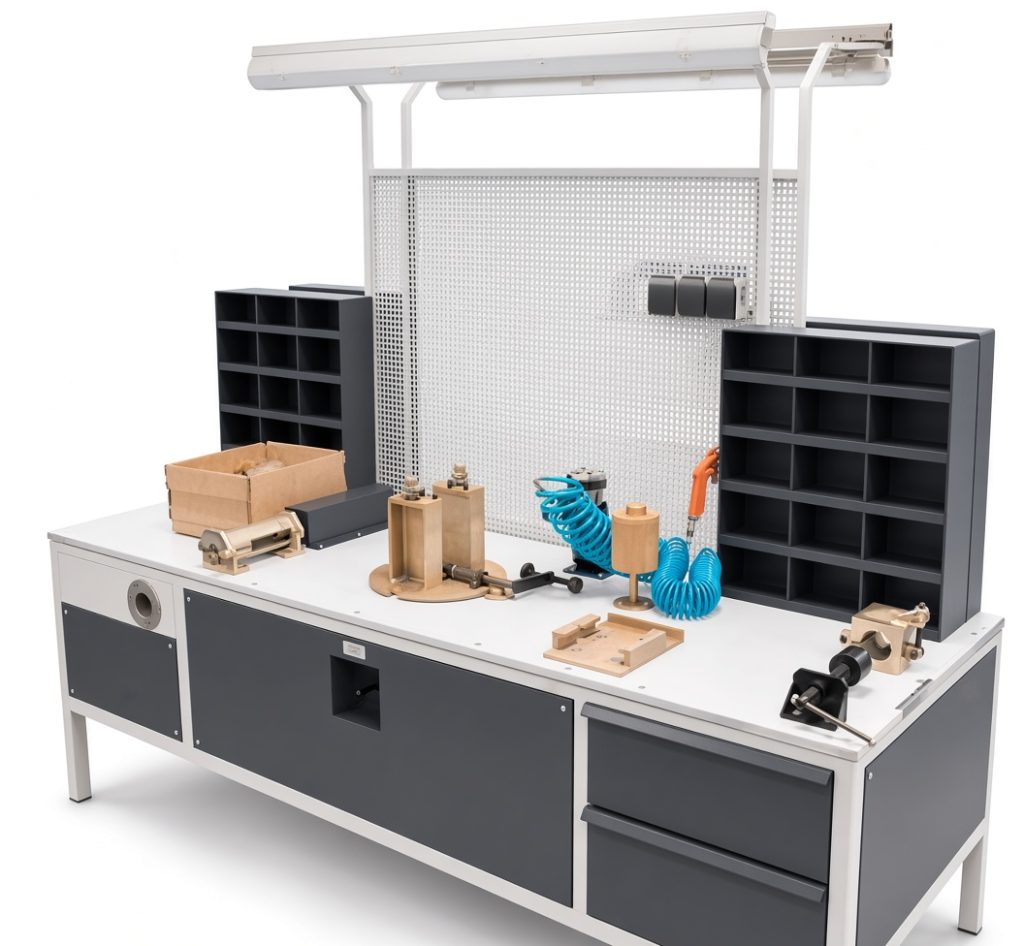

Основою стенда є слюсарний стіл із передбаченими на ньому пристосуваннями для фіксації корпусу авторежиму та його вузлів під час розбирання, дефектації та складання. До складу стенда входять оснащення для розбирання та складання авторежиму та його вузлів, набір спеціального інструменту, пневмопістолет для обдування, органайзер для дрібних деталей,  На стенді передбачені місцеве освітлення, підведення електроенергії та стисненого повітря для підключення електро-, пневмоінструменту.

Авторежим фіксується на столі та виконується його розбирання. Під час демонтажу використовується спеціальний інструмент з комплекту, а також пневматичний або електричний. Демонтовані вузли авторежиму мають можливість кріплення на стенді для розбирання. Після дефектації та заміни непридатних деталей проводиться складання авторежиму. У процесі складання контролюються правильність складання авторежиму, а після складання контролюється кілька розмірів згідно з «Загальним керівництвом з ремонту гальмового обладнання вагонів в умовах ремонтних підприємств».

До складу стенда входить автоматизований випробувальний модуль, що дозволяє контролювати такі параметри:

• тиск стисненого повітря та його стабільність на виході з авторежиму залежно від величини
• підняття вилки з упором і тиску стисненого повітря на вході в авторежим;
• час спрацьовування авторежиму при імітації його роботи в режимі гальмування;
• час спрацьовування авторежиму при імітації його роботи в режимі відпуску;
• чутливість авторежиму на витоку стисненого повітря з резервуара, що імітує гальмовий циліндр;
• робота демпфера авторежиму.
