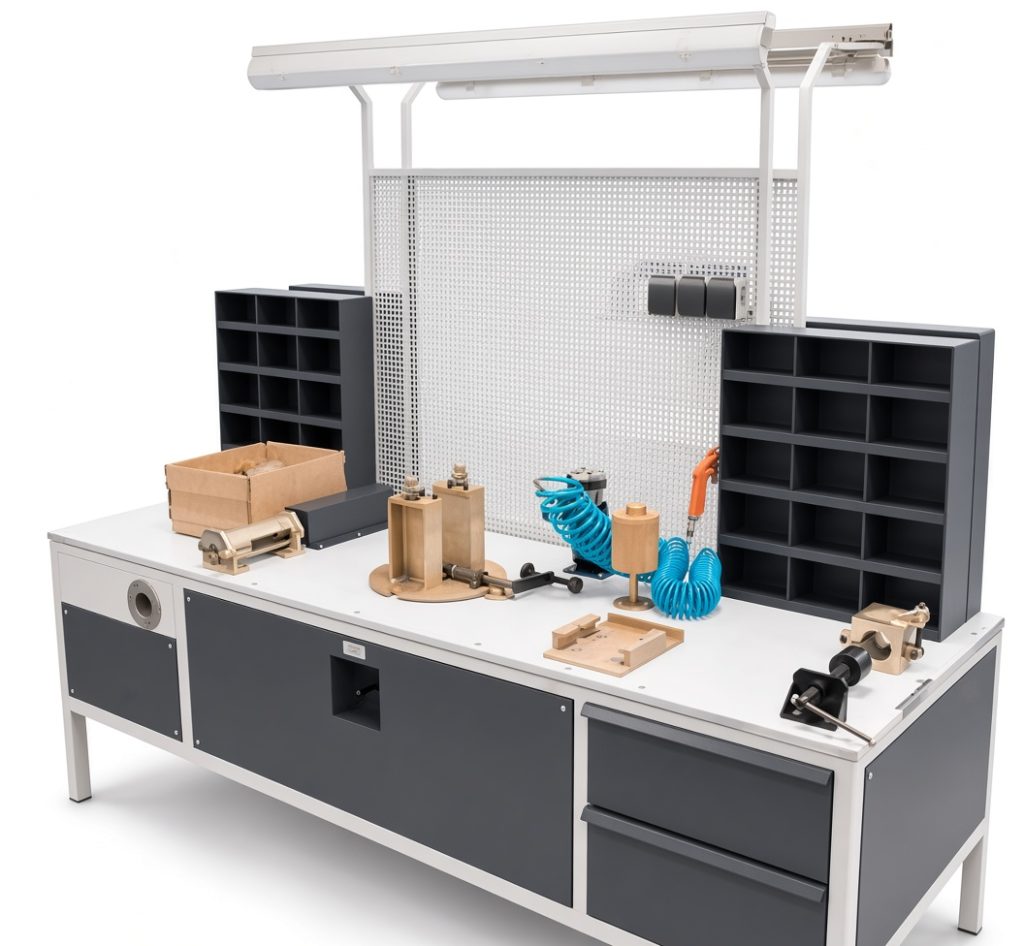

Стенд ремонта, контроля и испытаний авторежима

Описание и принцип работы

Основой стенда является слесарный стол с предусмотренными на нем приспособлениями для фиксации корпуса авторежима и его узлов при разборке, дефектации и сборке. В состав стенда входят оснастка для разборки и сборки авторежима и его узлов, набор специального инструмента, пневмопистолет для обдувки, органайзер для мелких деталей,  На стенде предусмотрены местное освещение, подвод электроэнергии и сжатого воздуха для подключения электро-, пневмоинструмента.

Авторежим фиксируется на столе и выполняется его разборка. При демонтаже используется специальный инструмент из комплекта, а также пневматический или электрический. Демонтированные узлы авторежима имеют возможность крепления на стенде для разборки. После дефектации и замены негодных деталей производится сборка авторежима. В процессе сборки контролируются правильность сборки авторежима, а после сборки контролируется несколько размеров согласно «Общему руководству по ремонту тормозного оборудования вагонов в условиях ремонтных предприятий».

В состав стенда входит автоматизированный испытательный модуль, позволяющий контролировать следующие параметры:

• давление сжатого воздуха и его стабильность на выходе из авторежима в зависимости от величины
• поднятия вилки с упором и давления сжатого воздуха на входе в авторежим;
• время срабатывания авторежима при имитации его работы в режиме торможения;
• время срабатывания авторежима при имитации его работы в режиме отпуска;
• чувствительность авторежима на утечки сжатого воздуха из резервуара, имитирующего тормозной цилиндр;
• работа демпфера авторежима.
