Стенд ремонту та комплектування з’єднувальних рукавів.

Опис і принцип роботи

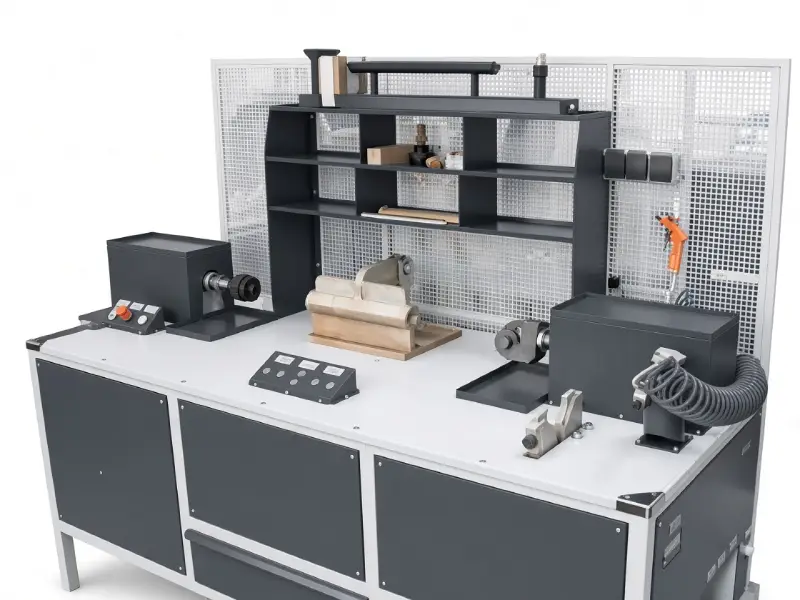

Основою стенда є слюсарний стіл із встановленими на ньому пристосуваннями для фіксації з’єднувального рукава під час розбирання та складання. До складу стенда входить оснащення для випресування та запресування з’єднувальної головки та наконечників, набір спеціального інструменту, пневмопістолет для обдування.  На стенді передбачені місцеве освітлення, підведення електроенергії та стисненого повітря для підключення електро-, пневмоінструменту.

На стенді виконується огляд і дефектація з’єднувального рукава, що надійшов у ремонт, при цьому контролюються такі параметри:

• зсув гумовотекстильної трубки з хвостової частини наконечників або з’єднувальної головки;
• тріщини, відколи наконечників або з’єднувальної головки;
• контроль стану внутрішньої поверхні гумовотекстильної трубки;
• контроль деформації гребеня з’єднувальної головки Р-17;
• контроль відстаней від торця гумовотекстильної трубки до хомутиків і між вушками хомутика.

При виявленні зазначених дефектів з’єднувальний рукав розукомплектовують – випресовують наконечники та з’єднувальну головку за допомогою стендового оснащення.

Після заміни непридатних деталей виконується комплектування з’єднувального рукава, при цьому на стенді виконуються такі операції:

• контроль довжини гумовотекстильної трубки;
• зняття фасок з внутрішніх діаметрів гумовотекстильної трубки;
• запресування наконечника та з’єднувальної головки;
• відкушування болтів кріплення хомутиків;
• обтискання хомутиків;
• зачищення різьби наконечника.

Технічні характеристики
