Стенд предназначен для проведения ремонта и комплектования соединительных рукавов моделей Р17Б, Р17Б-01, Р11, Р12, Р32, 369А на вагоноремонтных предприятиях.
Описание и принцип работы

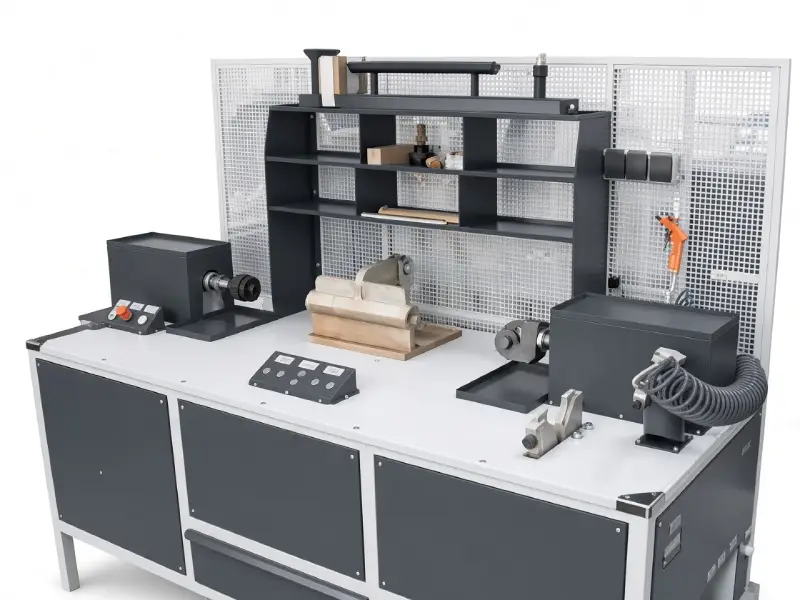

Основой стенда является слесарный стол с установленными на нем приспособлениями для фиксации соединительного рукава при разборке и сборке. В состав стенда входит оснастка для выпрессовки и запрессовки соединительной головки и наконечников, набор специального инструмента, пневмопистолет для обдувки. На стенде предусмотрены местное освещение, подвод электроэнергии и сжатого воздуха для подключения электро-, пневмоинструмента.
На стенде выполняется осмотр и дефектация поступившего в ремонт соединительного рукава, при этом контролируются следующие параметры:
- сдвиг резинотекстильной трубки с хвостовой части наконечников или соединительной головки;
- трещины, отколы наконечников или соединительной головки;
- контроль состояния внутренней поверхности резинотканевой трубки;
- контроль деформации гребня соединительной головки Р-17;
- контроль расстояний от торца резинотканевой трубки до хомутиков и между ушками хомутика.
При обнаружении указанных дефектов соединительный рукав разукомплектовывают — выпрессовывают наконечники и соединительную головку с помощью стендовой оснастки.
После замены негодных деталей выполняется комплектование соединительного рукава, при этом на стенде выполняются следующие операции:
- контроль длины резинотканевой трубки;
- снятие фасок с внутренних диаметров резинотканевой трубки;
- запрессовка наконечника и соединительной головки;
- откусывание болтов крепления хомутиков;
- обжатие хомутиков;
- зачистка резьбы наконечника.
Технические характеристики
| Габаритные размеры (ДхШхВ), не более, мм | 2000х1000х1800 |
| Масса, не более, кг | 400 |
| Давление в пневмосистеме стенда, кгс/см2 | 6-10 |
| Диапазон измеряемых давлений, кгс/см2 | 0-10 |
| Частота питающей сети, Гц | 50 |
| Напряжение питающей сети, В | 220 |
| Потребляемая электрическая мощность, не более, кВт | 1 |
