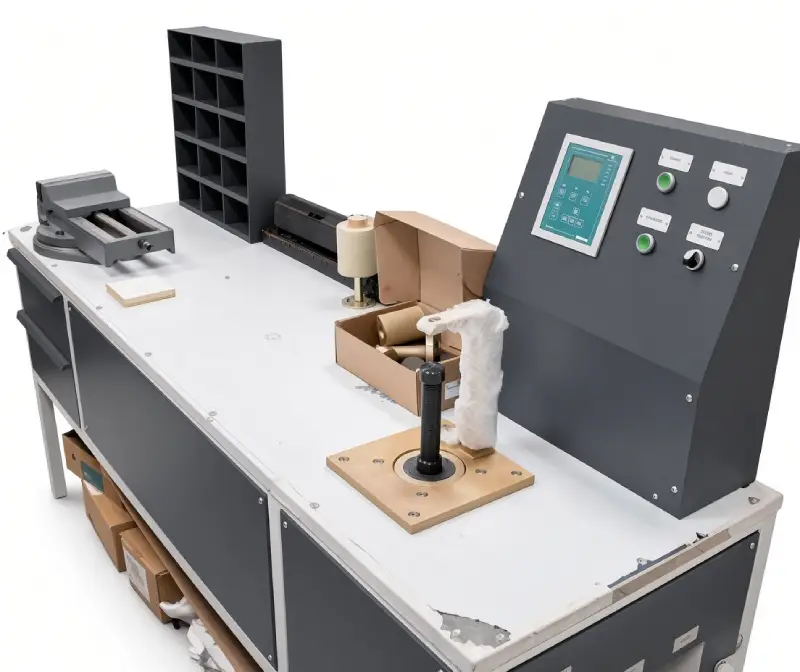

Стенд ремонту та випробувань кінцевих та роз’єднувальних кранів

Опис і принцип роботи

Основою стенда є слюсарний стіл із встановленими на ньому лещатами для фіксації кінцевих і роз’єднувальних кранів під час розбирання та складання. На стенді передбачені місцеве освітлення, підведення електроенергії та стисненого повітря для підключення електро-, пневмоінструменту.

На стенді виконується розбирання та дефектація кінцевих і роз’єднувальних кранів, що надійшли в ремонт, а також виконується складання кранів після ремонту та заміни непридатних деталей.

Після складання кінцеві та роз’єднувальні крани піддаються пневматичним випробуванням на герметичність. Крани випробовуються при закритому та відкритому положеннях, а триходовий кран випробовується в кожному з чотирьох його положень. Перевірка герметичності крана проводиться за падінням тиску. Для цього на стенді передбачений контрольний резервуар об’ємом 5 л.

Процеси випробувань автоматизовані. Поточні параметри випробувань відображаються на дисплеї оператора, а результати випробувань зберігаються в електронній пам’яті.

Технічні характеристики
