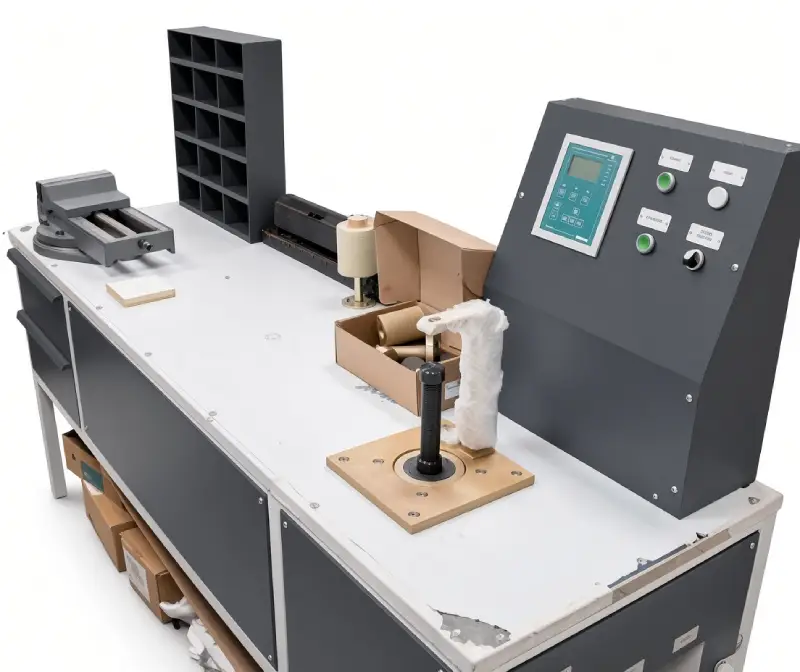

Стенд предназначен для проведения разборки, сборки и испытаний концевых кранов моделей Р190, 4304, 4304М, 4314, 4314Б, 271, 271БС, 4313 и разобщительных кранов моделей 372, 4300, 4300В, 4325Б. на вагоноремонтных предприятиях.
Описание и принцип работы
Основой стенда является слесарный стол с установленными на нем тисками для фиксации концевых и разобщительных кранов при разборке и сборке. На стенде предусмотрены местное освещение, подвод электроэнергии и сжатого воздуха для подключения электро-, пневмоинструмента.
На стенде выполняется разборка и дефектация поступивших в ремонт концевых и разобщительных кранов, а также выполняется сборка кранов после ремонта и замены негодных деталей.
После сборки концевые и разобщительные краны подвергаются пневматическим испытаниям на герметичность. Краны испытываются при закрытом и открытом положениях, а трёхходовой кран испытывается в каждом из четырех его положений. Проверка герметичности крана производится по падению давления. Для этого на стенде предусмотрен контрольный резервуар объемом 5 л.
Процессы испытаний автоматизированы. Текущие параметры испытаний отображаются на дисплее оператора, а результаты испытаний сохраняются в электронной памяти.
Технические характеристики
| Габаритные размеры (ДхШхВ), не более, мм | 2000х1000х1800 |
| Масса, не более, кг | 400 |
| Давление в пневмосистеме стенда, кгс/см2 | 6-10 |
| Диапазон измеряемых давлений, кгс/см2 | 0-10 |
| Частота питающей сети, Гц | 50 |
| Напряжение питающей сети, В | 220 |
| Потребляемая электрическая мощность, не более, кВт | 1 |
