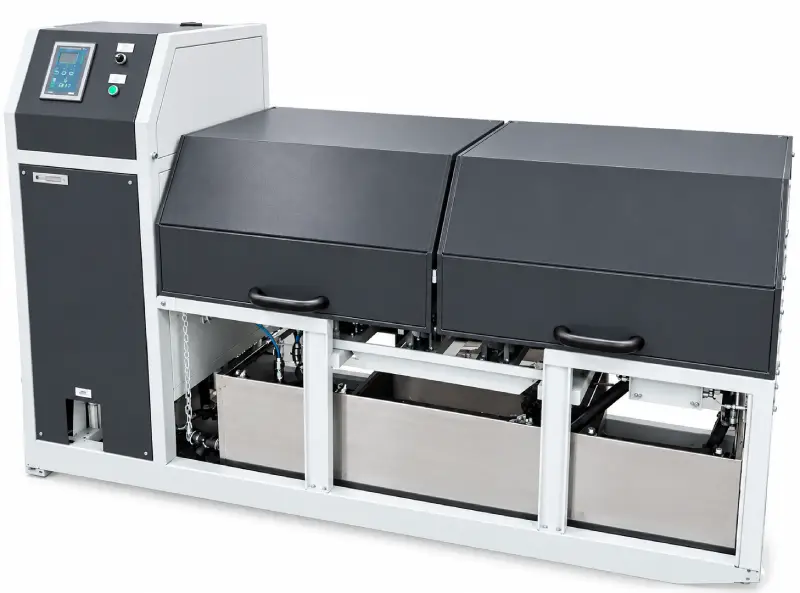

Стенд призначений для проведення гідравлічних і пневматичних випробувань на герметичність запасних резервуарів Р7-12, Р7-16, Р7-55, Р7-78, Р7-100, Р7-135 на вагоноремонтних підприємствах. Є можливість випробовувати резервуари об’ємом 200 л з розрахунковим тиском 0,7 МПа (7 кгс/см²).
Опис і принцип роботи
Запасний резервуар закріплюється на стенді та піддається гідравлічним і пневматичним випробуванням на герметичність. Під час гідравлічних або пневматичних випробувань стенд подає рідину або стиснене повітря в порожнину запасного резервуара під високим тиском і витримує цей тиск протягом певного часу. Під час пневматичних випробувань резервуар занурюється у водяну ванну стенда. Зона випробувань закривається кришкою для безпеки оператора.
Процеси випробувань автоматизовані. Поточні параметри випробувань відображаються на дисплеї оператора, а результати випробувань зберігаються в електронній пам’яті.
Технічні характеристики
| Габаритні розміри (ДхШхВ), не більше, мм | 2200х1000х1500 |
| Маса, не більше, кг | 700 |
| Тиск у пневмосистемі стенда, кгс/см2 | 6-10 |
| Випробувальний тиск стисненого повітря, кгс/см2 | 6+0,5 |
| Випробувальний тиск рідини, кгс/см2 | 10,5+0,5 |
| Напруга живильної мережі, В | 220 |
| Споживана електрична потужність, не більше, кВт | 1 |
