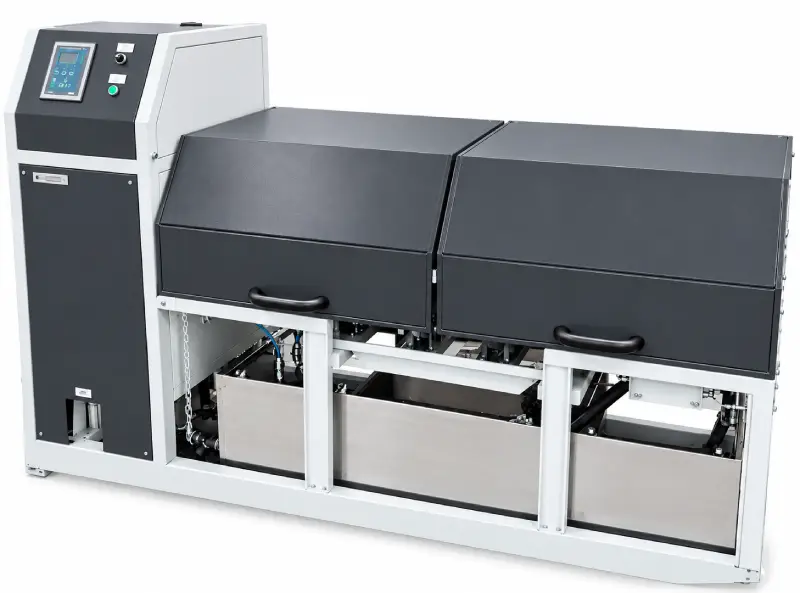

Стенд предназначен для проведения гидравлических и пневматических испытаний на герметичность запасных резервуаров Р7-12, Р7-16, Р7-55, Р7-78, Р7-100, Р7-135 на вагоноремонтных предприятиях. Есть возможность испытывать резервуары объемом 200 л с расчетным давлением 0,7 МПа (7 кгс/см²).
Описание и принцип работы
Запасной резервуар закрепляется на стенде и подвергается гидравлическим и пневматическим испытаниям на герметичность. При гидравлических или пневматических испытаниях стенд подает жидкость или сжатый воздух в полость запасного резервуар под высоким давлением и выдерживает это давление в течение определенного времени. Во время пневматических испытаниях резервуар погружается в водяную ванну стенда. Зона испытаний закрывается крышкой для безопасности оператора.
Процессы испытаний автоматизированы. Текущие параметры испытаний отображаются на дисплее оператора, а результаты испытаний сохраняются в электронной памяти.
Технические характеристики
| Габаритные размеры (ДхШхВ), не более, мм | 2200х1000х1500 |
| Масса, не более, кг | 700 |
| Давление в пневмосистеме стенда, кгс/см2 | 6-10 |
| Испытательное давление сжатого воздуха, кгс/см2 | 6+0,5 |
| Испытательное давление жидкости, кгс/см2 | 10,5+0,5 |
| Напряжение питающей сети, В | 220 |
| Потребляемая электрическая мощность, не более, кВт | 1 |
