Стенд випробування двокамерного резервуару

Опис і принцип роботи

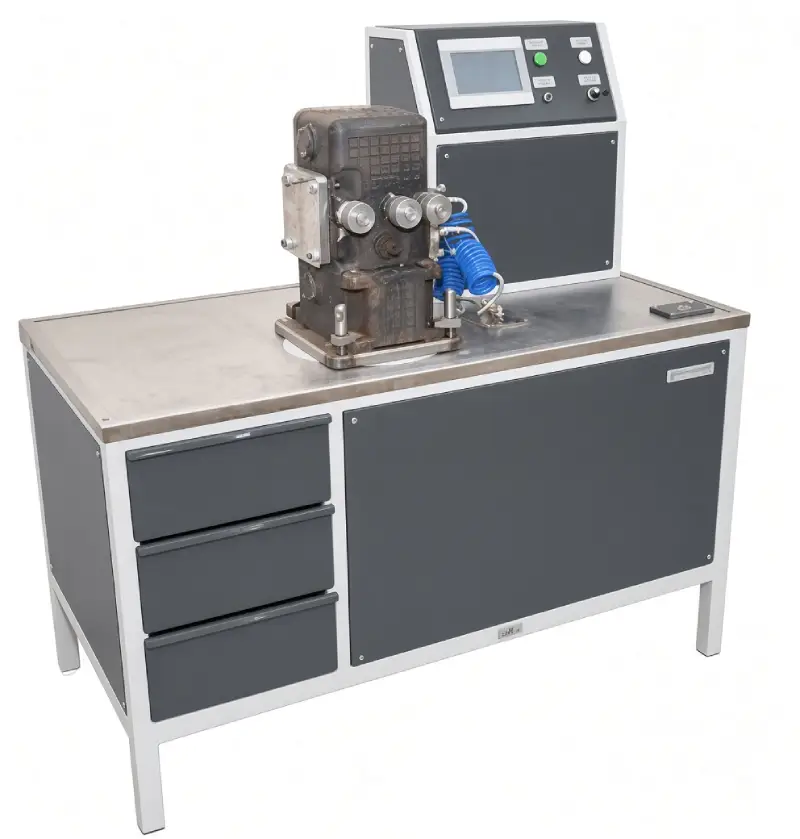

Стенд являє собою слюсарний стіл, на якому передбачено місце для встановлення та фіксації двокамерного резервуара повітророзподільника. На поверхню столу виведено повітряні магістралі для подачі стисненого повітря в канали та камери резервуара. На столі розташований і блок керування випробуваннями.

Після встановлення та закріплення двокамерного резервуара на стенді його привальні площини, за якими магістральна частина та головна частина сполучаються з резервуаром, закриваються заглушками. Заглушуються і штуцери на бічній стінці корпусу. Трубопроводи від стенда під’єднуються до вхідних отворів на одній із заглушок. У двокамерний резервуар подається стиснене повітря та перевіряються такі внутрішні канали та камери:

• канал гальмового циліндра з робочою камерою;
• канал додаткового розряджання із золотниковою камерою;
• магістральний канал з каналом запасного резервуара.

Процес випробувань автоматизований. Поточні параметри випробувань відображаються на дисплеї оператора, а результати випробувань зберігаються в електронній пам’яті.
