Стенд испытания двухкамерного резервуара

Описание и принцип работы

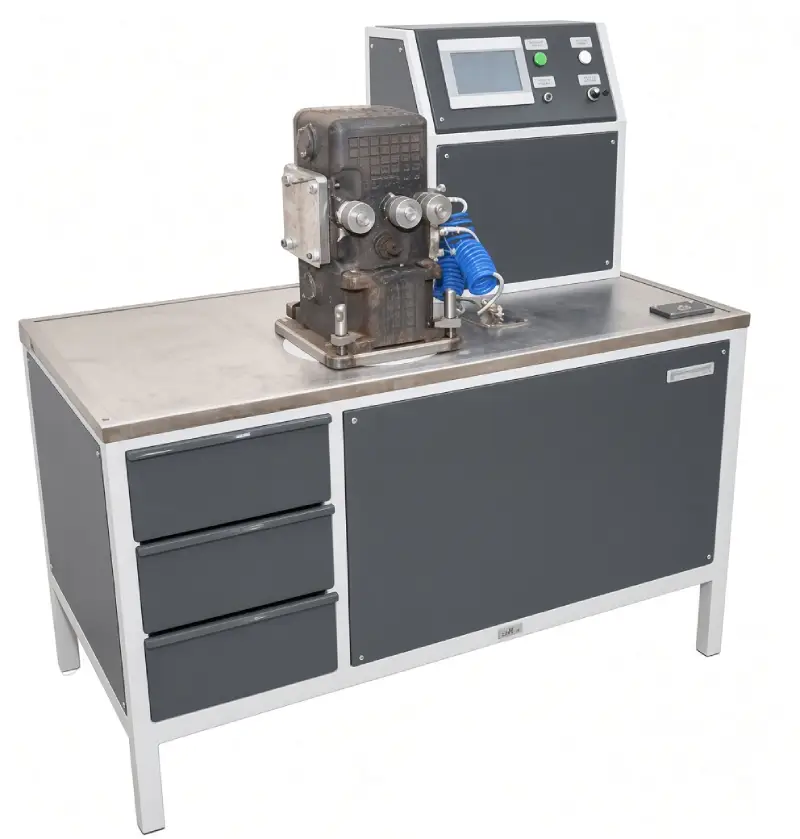

Стенд представляет собой слесарный стол, на котором предусмотрено место для установки и фиксации двухкамерного резервуара воздухораспределителя. На поверхность стола выведены воздушные магистрали для подачи сжатого воздуха в каналы и камеры резервуара. На столе расположен и блок управления испытаниями.

После установки и закреплении двухкамерного резервуара на стенде его привалочные плоскости, по которым магистральная часть и главная часть сопрягаются с резервуаром, закрываются заглушками. Заглушаются и штуцеры на боковой стенке корпуса. Трубопроводы от стенда подсоединяются к входным отверстиям на одной из заглушек. В двухкамерный резервуар подается сжатый воздух и проверяются следующие внутренние каналы и камеры:

• канал тормозного цилиндра с рабочей камерой;
• канал дополнительной разрядки с золотниковой камерой;
• магистральный канал с каналом запасного резервуара.

Процесс испытаний автоматизирован. Текущие параметры испытаний отображаются на дисплее оператора, а результаты испытаний сохраняются в электронной памяти.
