Стенд для випробування автоматичних регуляторів важільної передачі призначений для перевірки працездатності авторегуляторів моделей 574Б, РТРП-675, РТРП-675М, РТРП-300, 6581 після ремонту на вагоноремонтних підприємствах.
Опис і принцип роботи

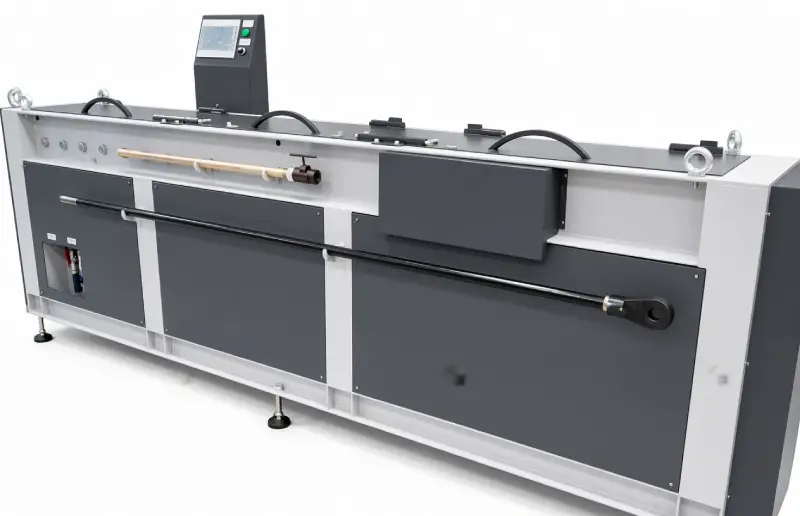

Стенд виконаний у вигляді металевого столу. Усередині каркаса столу встановлено обладнання, зібране за схемою, що імітує дію механічної частини гальма на вагоні. Авторегулятор, що випробовується, є частиною цієї схеми. Стенд дозволяє створювати різні зусилля від гальмового циліндра (зі складу обладнання стенда) і задавати необхідний зазор між колодками та колесами. Для проведення випробувань стенд підключається до мережі стисненого повітря.
Перед випробуваннями авторегулятор закріплюють на стенді згідно зі схемою. Під час випробувань авторегулятор перевіряють на стабільність роботи та на стягування. При цьому виконуються два або три повних гальмування з подальшим відпуском і оцінюється його здатність передавати зусилля та скорочувати за один цикл свою довжину.
Процес випробувань автоматизований. Поточні параметри випробувань відображаються на дисплеї оператора, а результати випробувань зберігаються в електронній пам’яті.
Технічні характеристики
| Габаритні розміри (ДхШхВ), не більше, мм | 3000х800х1500 |
| Маса, не більше, кг | 800 |
| Тиск у пневмосистемі стенда, кгс/см2 | 6-10 |
| Створюване розтягувальне зусилля, т/с | 8,0 |
| Частота живильної мережі, Гц | 50 |
| Напруга живильної мережі, В | 220 |
| Споживана електрична потужність, не більше, кВт | 1 |
