Стенд для испытания автоматических регуляторов рычажной передачи предназначен для проверки работоспособности авторегуляторов моделей 574Б, РТРП-675, РТРП-675М, РТРП-300, 6581 после ремонта на вагоноремонтных предприятиях.
Описание и принцип работы

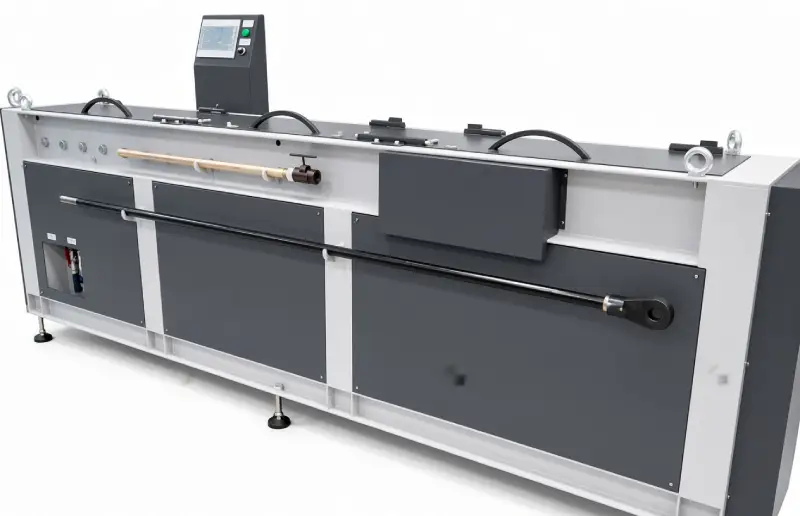

Стенд выполнен в виде металлического стола. Внутри каркаса стола установлено оборудование, собранное по схеме, имитирующей действие механической части тормоза на вагоне. Испытываемый авторегулятор является частью этой схемы. Стенд позволяет создавать различные усилия от тормозного цилиндра (из состава оборудования стенда) и задавать требуемый зазор между колодками и колесами. Для проведения испытаний стенд подключается к сети сжатого воздуха.
Перед испытаниями авторегулятор закрепляют на стенде согласно схеме. Во время испытаний авторегулятор проверяют на стабильность работы и на стягивание. При этом производятся два или три полных торможения с последующим отпуском и оценивается его способность передавать усилие и сокращать за один цикл свою длину.
Процесс испытаний автоматизирован. Текущие параметры испытаний отображаются на дисплее оператора, а результаты испытаний сохраняются в электронной памяти.
Технические характеристики
| Габаритные размеры (ДхШхВ), не более, мм | 3000х800х1500 |
| Масса, не более, кг | 800 |
| Давление в пневмосистеме стенда, кгс/см2 | 6-10 |
| Создаваемое растягивающее усилие, т/с | 8,0 |
| Частота питающей сети, Гц | 50 |
| Напряжение питающей сети, В | 220 |
| Потребляемая электрическая мощность, не более, кВт | 1 |
