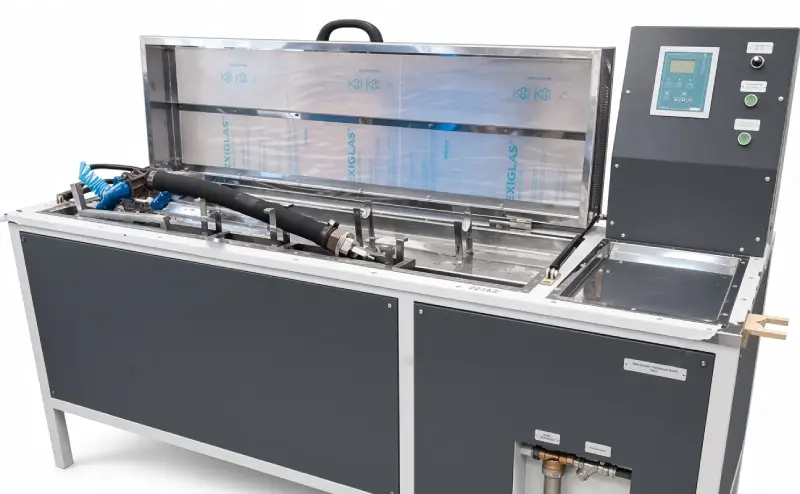

Стенд призначений для проведення гідравлічних випробувань на міцність і пневматичних випробувань на герметичність з’єднувальних рукавів моделей Р17Б, Р17Б-01, Р11, Р12, Р32, 369А на вагоноремонтних підприємствах.
Опис і принцип роботи
З’єднувальний рукав закріплюється на стенді та піддається гідравлічним випробуванням на міцність і пневматичним на герметичність. Під час гідравлічних випробувань стенд нагнітає воду в порожнину з’єднувального рукава під високим тиском і витримує цей тиск протягом деякого часу. Під час пневматичних випробувань на герметичність у порожнину з’єднувального рукава подається стиснене повітря, з’єднувальний рукав занурюється у водяну ванну стенда і витримується там не менше 1 хвилини. Зона випробувань закривається кришкою для безпеки оператора.
Процеси випробувань автоматизовані. Поточні параметри випробувань відображаються на дисплеї оператора, а результати випробувань зберігаються в електронній пам’яті.
Технічні характеристики
| Габаритні розміри (ДхШхВ), не більше, мм | 2000х1000х1800 |
| Маса, не більше, кг | 400 |
| Тиск у пневмосистемі стенда, кгс/см2 | 6-10 |
| Діапазон вимірюваних тисків води, кгс/см2 | 0-16 |
| Частота живильної мережі, Гц | 50 |
| Напруга живильної мережі, В | 220 |
| Споживана електрична потужність, не більше, кВт | 1 |
