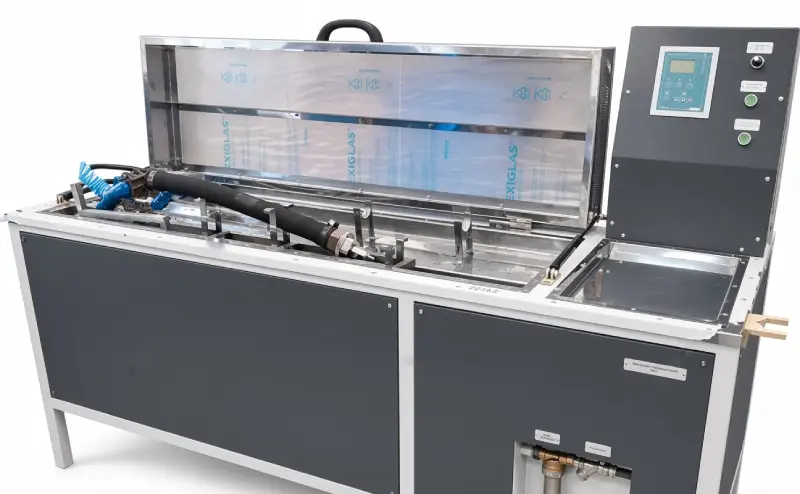

Стенд предназначен для проведения гидравлических испытаний на прочность и пневматических испытаний на герметичность соединительных рукавов моделей Р17Б, Р17Б-01, Р11, Р12, Р32, 369А на вагоноремонтных предприятиях.
Описание и принцип работы
Соединительный рукав закрепляется на стенде и подвергается гидравлическим испытаниям на прочность и пневматическим на герметичность. При гидравлических испытаниях стенд нагнетает воду в полость соединительного рукава под высоким давлением и выдерживает это давление в течение некоторого времени. При пневматических испытаниях на герметичность в полость соединительного рукава подается сжатый воздух, соединительный рукав погружается в водяную ванну стенда и выдерживается там не менее 1 минуты. Зона испытаний закрывается крышкой для безопасности оператора.
Процессы испытаний автоматизированы. Текущие параметры испытаний отображаются на дисплее оператора, а результаты испытаний сохраняются в электронной памяти.
Технические характеристики
| Габаритные размеры (ДхШхВ), не более, мм | 2000х1000х1800 |
| Масса, не более, кг | 400 |
| Давление в пневмосистеме стенда, кгс/см2 | 6-10 |
| Диапазон измеряемых давлений воды, кгс/см2 | 0-16 |
| Частота питающей сети, Гц | 50 |
| Напряжение питающей сети, В | 220 |
| Потребляемая электрическая мощность, не более, кВт | 1 |
