Автоматизовані склади стелажного типу

Автоматизований склад призначений для приймання, зберігання та видачі габаритних деталей, вузлів та агрегатів з комп’ютерним обліком їхнього руху.

Автоматизований склад призначений для прийому, зберігання та видачі великогабаритних вузлів та агрегатів на центральному складі кооперації з комп’ютерним обліком руху їх по складу. Вузли, що надійшли на склад, розміщуються на спеціальних касетах з подальшим зберіганням їх в осередках складу. Розміщення на касетах може бути на європалетах (до 3-х шт. на касету), індивідуальних піддонах або ложементах, розроблених під кожен вид виробу.

Розміри навантаження та ваги при укладанні вузлів на касети контролюються датчиками з автоматичним блокуванням роботи маніпулятора складу при перевищення допустимих значень.

Допустима вага завантаження касет нижніх рядів 2000 кг, верхніх – 1500 кг.

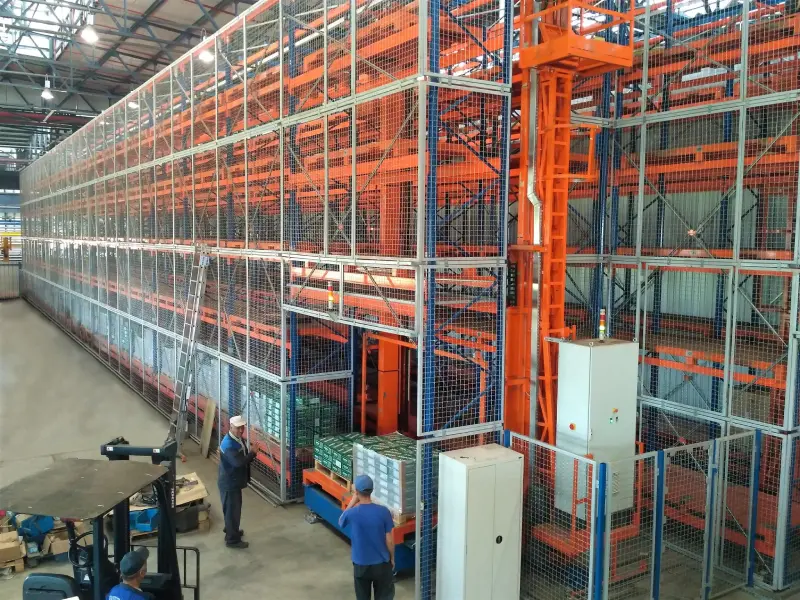

Оператор управляє роботою складу з комп’ютера, що додається до складу. Склад працює в автоматичному режимі, для налагодження є ручний режим керування. Система стелажного складу є збірною металоконструкцією зі спеціальних профілів з’єднаних траверсами і розкосною системою і призначена для встановлення касет на траверси стелажів.

Принцип роботи

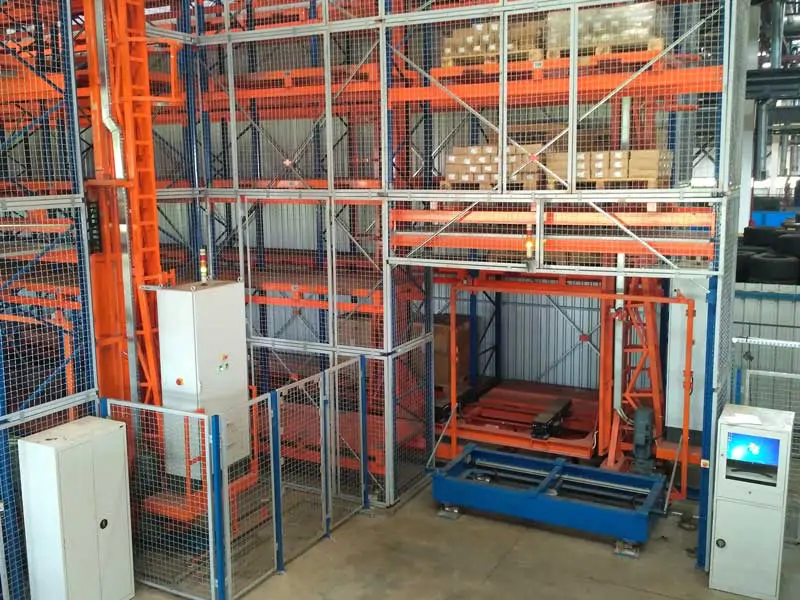

Укладання та вилучення касети з полиці стелажів системи здійснюється за допомогою штабелера. Для завантаження/вивантаження касети стелажної системи застосовується спеціальний підйомний маніпулятор, що переміщується у вікно розвантаження по довжині системи. Номер вільного осередку для касети вибирається оператором на пульті управління. Доставка касети до місця призначення виконується автоматично

Технічні характеристики:

1.Кількість стелажних рядів4 шт
2.Вузькопрохідний висотний штабелер2 шт
3.Склад складається зі стелажних секцій:
ширина секції осередків2500 мм
глибина стелажу1200 мм
кількість секцій у ряду15
кількість ярусів6
кількість комірок у ряду90
кількість комірок у складі310
кількість палетомісць, наведених
до габариту палети 1200×1000 мм
720
4.Висота комірки
нижній ряд1800 мм
верхні ряди1000 мм
5.Навантаження на полицю комірки
нижні ряди2000 кг
верхні ряди1500 кг
6.Габаритні розміри42000×7800×8100 мм

* Автоматизовані склади проектуються та виготовляються під конкретного замовника, під його номенклатуру продукції та виробничі умови.
