Автоматизированные склады стеллажного типа

Автоматизированный склад предназначен для приема, хранения и выдачи габаритных деталей, узлов и агрегатов с компьютерным учетом их движения.

Автоматизированный склад предназначен для приема, хранения и выдачи крупногабаритных узлов и агрегатов на центральном складе кооперации с компьютерным учетом движения их по складу. Поступившие на склад узлы размещаются на специальных кассетах с последующим хранением их в ячейках склада. Размещение на кассетах может быть на европаллетах (до 3-х шт. на кассету), индивидуальных поддонах или ложементах разработанных под каждый вид изделия.

Размеры погрузки и веса при укладке узлов на кассеты контролируются датчиками с автоматической блокировкой работы манипулятора склада при превышениях допустимых значений.

Допустимый вес загрузки кассет нижних рядов 2000 кг, верхних – 1500 кг.

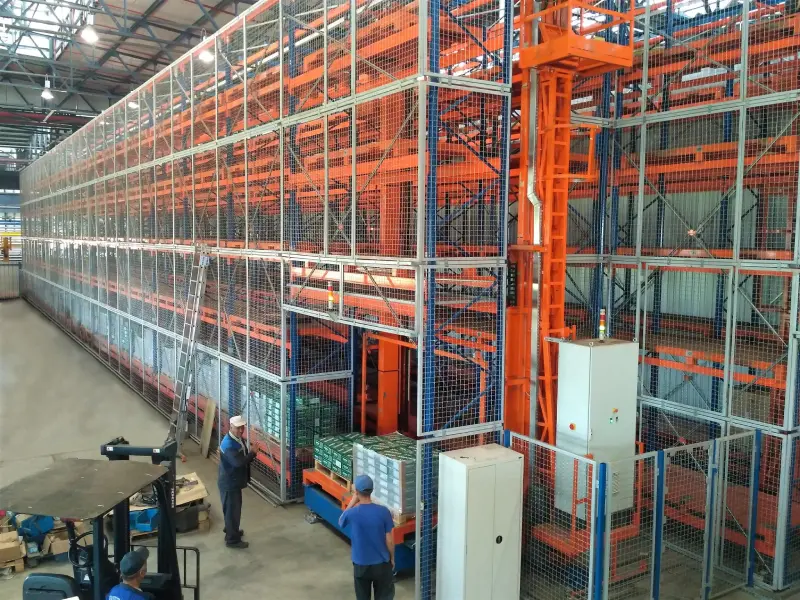

Оператор управляет работой склада с прилагаемого к складу  компьютера. Склад работает в автоматическом режиме, для наладки имеется ручной режим управления. Система стеллажная склада представляет собой сборную металлоконструкцию из специальных профилей соединенных траверсами и раскосной системой и предназначена для установки кассет на траверсы стеллажей.

Принцип работы

Укладка и извлечение кассеты с полки стеллажей системы осуществляется с помощью штабелера. Для загрузки/выгрузки кассеты стеллажной системы применяется специальный подъемный манипулятор, перемещаемая в окно выгрузки по длине системы. Номер свободной ячейки для кассеты выбирается оператором на пульте управления. Доставка кассеты до места назначения выполняется в автоматическом режиме.

Технические характеристики:

1.Количество стеллажных рядов4 шт
2.Узкопроходный высотный штабелер2 шт
3.Склад состоит из стеллажных секций:2500 мм
ширина секции ячеек1200 мм
глубина стеллажа15 шт
количество секций в ряду6 шт
количество ярусов6 шт
количество ячеек в ряду90 шт
количество ячеек в складе310 шт
количество паллетомест, приведенных
к габариту паллеты 1200×1000 мм
720 шт
4.Высота ячейки
нижний ряд1800 мм
верхние ряды1000 мм
5.Нагрузка на полку ячейки
нижние ряды2000 кг
верхние ряды1500 кг
6. Габаритные размеры42000×7800×8100 мм

* Автоматизированные склады проектируются и изготавливаются под конкретного заказчика, под его номенклатуру выпускаемой продукции и производственные условия.
