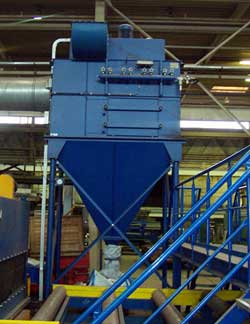

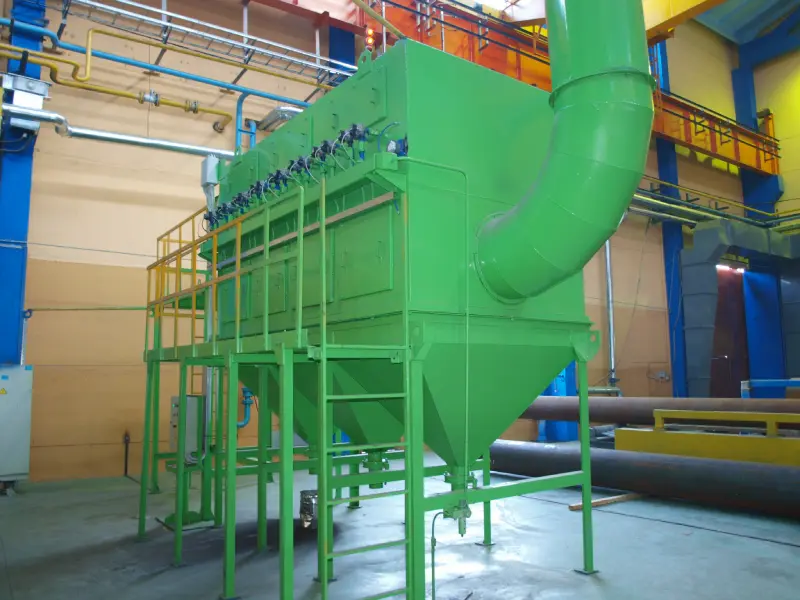

Фільтрувальні установки забезпечують видалення запиленого повітря з дробометних або дробоструминних камер, його очищення та викид в атмосферу.

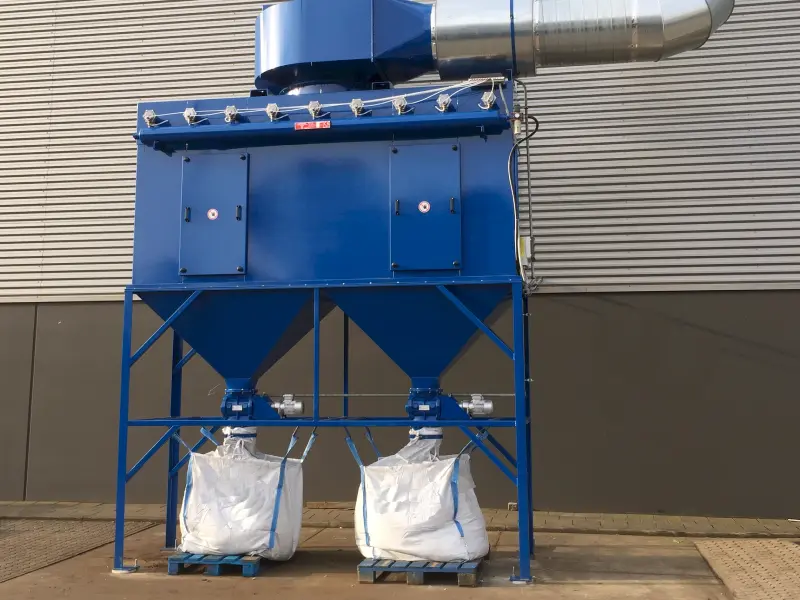

Фільтрувальна установка складається з верхньої та нижньої секцій, виконаних із прокату чорних металів. У верхній частині установки розміщені фільтрувальні патрони та система струшування патронів, що забезпечує очищення патронів від пилу. Струшування патронів від пилу проводиться подачею в патрон короткочасного імпульсу стисненого повітря. При цьому пил, що скупчився на патроні, обсипається в бункер збору пилу, а процес фільтрації повітря не припиняється. На бічній стіні зовні фільтрувальної установки змонтований ресивер з відведеннями на електрокеровані клапани. Регенерація патронів проводиться осушеним та очищеним стисненим повітрям тиском 0,4…0,6 МПа. Для очищення повітря та регулювання його тиску на фільтрувальній установці встановлено блок підготовки повітря з фільтром регулятором. Тривалість імпульсу струшування становить 0,2…0,5 с, інтервал спрацьовування клапанів 10 с. Ці параметри налаштовуються за допомогою контролера LOGO в шафі управління.
Для зручності обслуговування передбачені люки, які закриваються кришками, що знімаються. У нижній секції розміщені бункери для збирання пилу. Ємності з’єднуються з бункерами за допомогою швидкознімних захватів. З’єднуються дві секції між собою за допомогою болтового з’єднання та кріпляться до підлоги цеху за допомогою фундаментних болтів.
Розрідження в системі вентиляції забезпечує вентилятор, встановлений на окремій рамі і кріпиться до підлоги цеху за допомогою фундаментних болтів. Повітропроводи забезпечують взаємозв’язок камери робочої, вентилятора та фільтрувальної установки.
Технічні характеристики:
| 1. | Модель фільтрувальної установки | ФУ-8 | ФУ-16 | ФУ-24 | ФУ-32 |
| 2. | Тип установки | патронного типу з імпульсним очищенням | |||
| 3. | Об’єм повітря, що відсмоктується, м3/год. | 6500 | 12000 | 18000 | 22000 |
| 4. | Ступінь очищення повітря, % | 99,95 | |||
| 5. | Кількість фільтрувальних патронів, шт | 8 | 16 | 24 | 32 |
| 6. | Матеріал фільтрувальних патронів | 20% поліестер, 80% целюлоза | |||
| 7. | Площа фільтрувального патрона, м2 | 13 | |||
| 8. | Тиск стисненого повітря, МПа | 0,4 … 0,6 | |||
| 9. | Потужність вентилятора, кВт | 5,5 | 11 | 18,5 | 22 |
