Камера дробоструминна для очищення вагонів

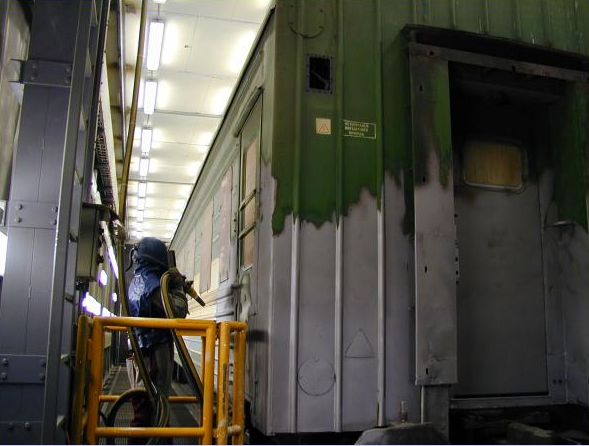

Оператор екіпірований повним комплектом індивідуального захисного одягу та системою підготовки та подачі повітря для дихання. Залежно від пори року кліматична система має два режими підготовки повітря для дихання оператора – нагрівання або охолодження. Для зручності очищення металоконструкцій за висотою, у робочому просторі дробоструминної камери передбачені майданчики для операторів, які встановлюються у необхідних місцях камери. Дробеструминна камера забезпечена системами освітлення та вентиляції.
|

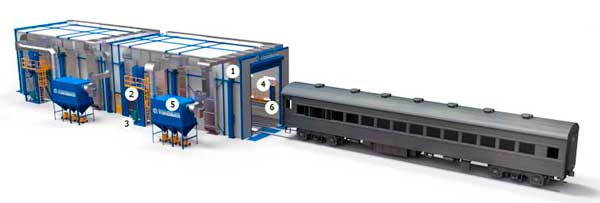

1. Робоча камера 2. Система дробообігу 2. Система дробообігу |
4. Система освітлення 5. Система очищення повітря 6. Підйомні майданчики |
Опис роботи обладнання
Робота в дробоструминній камері здійснюється наступним чином: вагон тяговий лебідкою переміщається в робочий простір камери. Двері камери зачиняються і два оператори здійснюють очищення зовнішньої поверхні вагона. Відпрацьований дріб через ґратчасту підлогу потрапляє в зону скребкових конвеєрів, які збирають її в центр камери в зону поперечних конвеєрів. Далі дріб надходить у стандартну систему очищення та в дробоструминні апарати.
Додаткове обладнання
Технічні характеристики:
|
Найменування показника |
Модель |
||
|
КД-5 |
КД-8 |
||
|
1. |
Розміри робочого простору камери, мм |
18060х6000х6000 |
28800х6000х7500 |
|
2. |
Зовнішні габарити камери, мм |
18200х9100х6655 |
29000х9500х7500 |
|
3. |
Глибина приямка під елеватор, мм |
1500 |
1500 |
|
4. |
Продуктивність при очищенні виробів двома операторами (сопло 9.5 мм), м2/год |
42 |
42 |
|
5. |
Витрата стиснутого повітря під час роботи з соплом 9.5 мм при робочому тиску 0.8 МПа, м 3 /хв |
12 |
12 |
|
6. |
Кількість операторів, чол |
2 |
2 |
|
7. |
Встановлена потужність, кВт |
26 |
30 |
|
8. |
Об'єм повітря, що відсмоктується, м 3 /година |
14000 |
28000 |
|
9. |
Маса камери, т |
42 |
78 |
