Замовник: ТОВ “Новочеркаський електровозобудівний завод”
Період реалізації: 2012-2013 р.
Про проєкт
НВФ «Техвагонмаш» успішно реалізувала комплексний проєкт модернізації виробництва для Новочеркаський електровозобудівний завод.
У межах проєкту було виконано проєктування, виготовлення, постачання, монтаж та введення в експлуатацію спеціалізованого зварювально-складального обладнання для виробництва боковин рам кузовів електровозів.
Реалізоване рішення дозволило підвищити продуктивність виробництва, точність складання та якість зварних конструкцій.
Поставлене обладнання

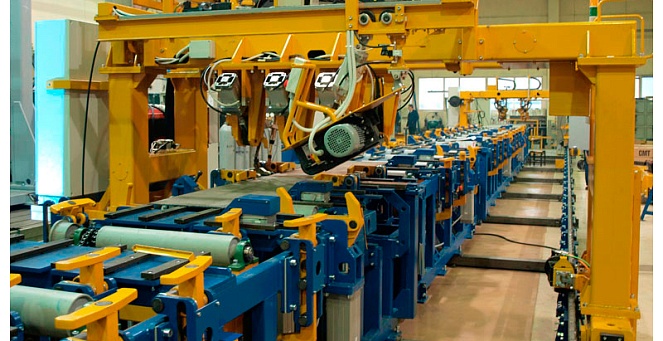

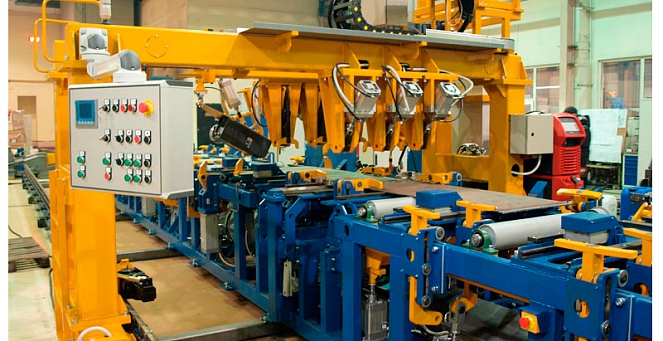

Лінія складання та зварювання боковин рам кузовів електровозів
Основою проєкту стала автоматизована лінія складання та зварювання боковин рам кузовів електровозів.
Комплекс призначений для виготовлення рам різних моделей електровозів довжиною до 21,4 м та масою до 4,5 т. Виробнича потужність лінії становить до 1200 боковин на рік при роботі у двозмінному режимі.
Склад комплексу
До складу обладнання увійшли:
- стенд складання та автоматичного зварювання смуг;
- стенд встановлення швелерів та автоматичного прихоплення;
- транспортна система переміщення виробів;

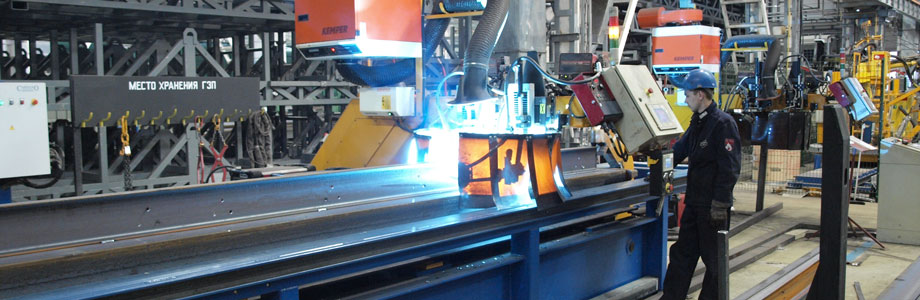

- портал автоматичного зварювання поздовжніх швів;
- портал автоматичного прихоплення швелерів;
- портал зварювання поперечних швів;
- система направляючих каналів;
- пульти керування;
- пневматичні шафи;
- система охолодження технологічного обладнання.
Сучасні технології зварювання
Використані технічні рішення забезпечують:
- точне позиціонування деталей;
- автоматичне зварювання поздовжніх та поперечних швів;
- стабільно високу якість зварювання;
- скорочення ручних операцій;
- підвищення продуктивності;
- повторюваність технологічних процесів;
- покращення умов праці персоналу.
Для виконання зварювальних операцій застосовано сучасні джерела живлення Fronius, які гарантують стабільність процесу та високу якість зварних з’єднань.

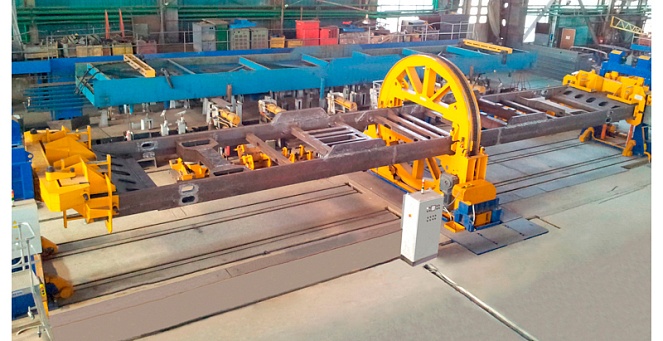

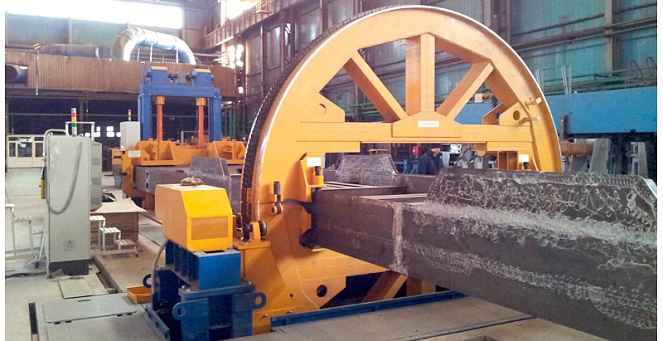

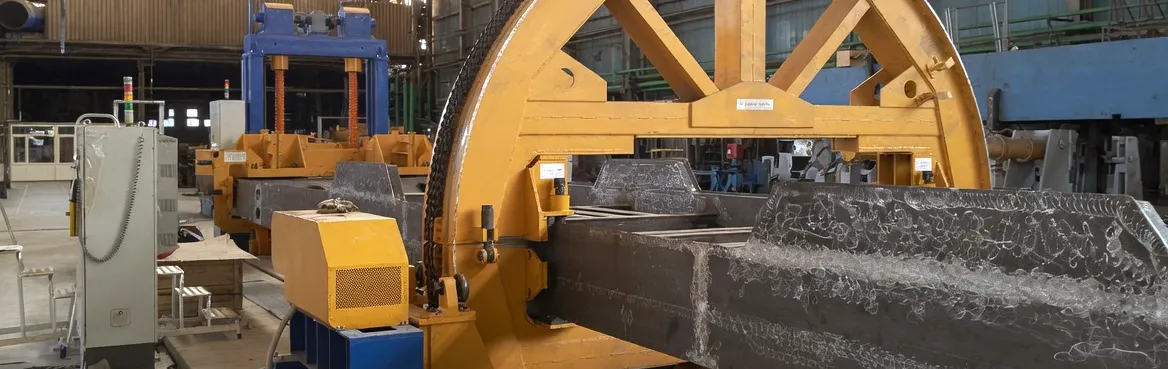

Універсальний кантувач КПЦ-40000
У межах проєкту також було поставлено універсальний кантувач КПЦ-40000 для зварювання великогабаритних рам електровозів.
Обладнання призначене для повороту та фіксації виробів у найбільш зручному положенні під час виконання зварювальних робіт.
Результати впровадження
Поставка та впровадження обладнання НВФ «Техвагонмаш» дозволили НЕВЗ:
- автоматизувати ключові виробничі операції;
- збільшити продуктивність виробництва;
- підвищити якість зварних конструкцій;
- скоротити виробничий цикл;
- покращити безпеку праці;
- забезпечити гнучкість виробництва різних моделей електровозів.
НВФ «Техвагонмаш» — інженерні рішення для залізничного машинобудування
НВФ «Техвагонмаш» розробляє та виробляє технологічне обладнання для підприємств залізничного та важкого машинобудування.
Проєкт для Новочеркаського електровозобудівного заводу став прикладом успішного впровадження комплексних рішень, спрямованих на підвищення ефективності виробництва та розвиток сучасного локомотивобудування.
