Стенд сверловки и клепки рам полувагонов
|

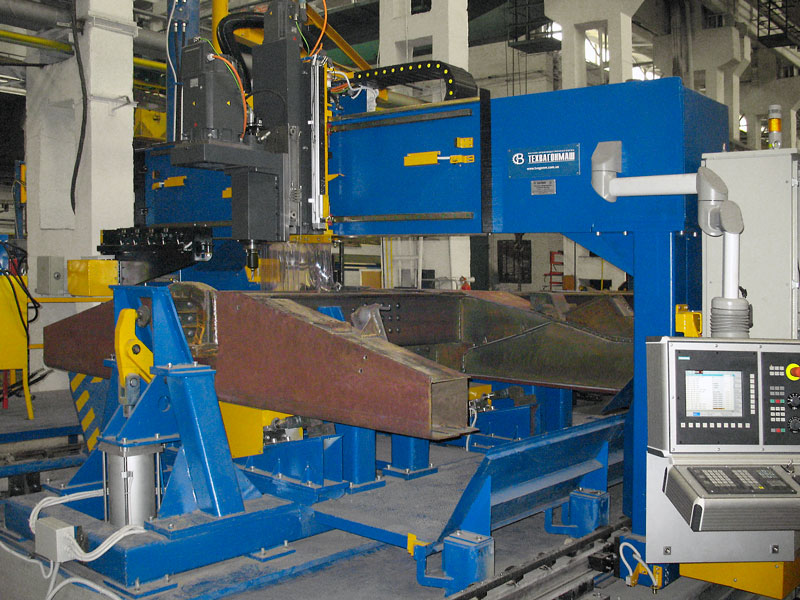

1. Портал сверлильный 2. Сверлильная головка 3. Зажимной стол 4. Прижимы, досылатели |
5. Стружкоуборочный конвейер 6. Пульт управления 7. Установка клепки 8. Электрооборудование |
Сверлильная головка Suhner (Швейцария) повышенной жесткости и мощности обеспечивает высокую производительность при обработке изделий. Охлаждение двигателя принудительное от вентилятора, работающего независимо от режимов работы оборудования.

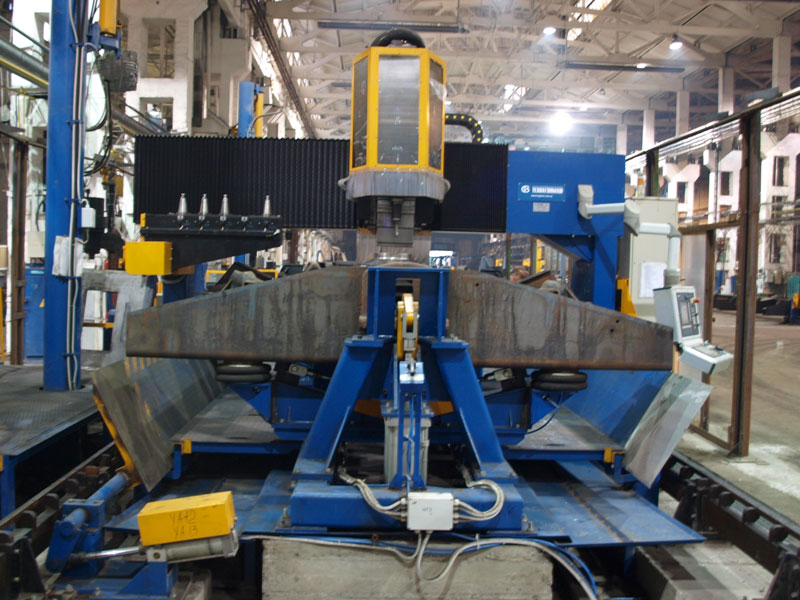

Сверлильный портал оснащен одной сверлильной головкой, магазином сменного инструмента, мобильной панелью управления, щупом для точного базирования относительно обрабатываемого изделия, пневмосистемой. Перемещение портала осуществляется при помощи высокоточных сервоприводов.
Зажимной стол Рама является несущим элементом для всего стенда на которой смонтированы направляющие рельсы для передвижения сверлильного портала и две подставки, которые обеспечивают базирование обрабатываемого изделия. Досылатели закрепленные на подставке и обеспечивают надежное базирование по боковым поверхностям изделия, а также дополнительное удерживание его при сверлении. Досылатели и прижимы приводятся в действие пневмоцилиндрами. Для установки и контроля требуемого давления воздуха в пневмосети стенда применяется блок подготовки воздуха.
Система управления Система управления сверлильного комплекса на базе управляющей панели SINUMERIK 802D.
