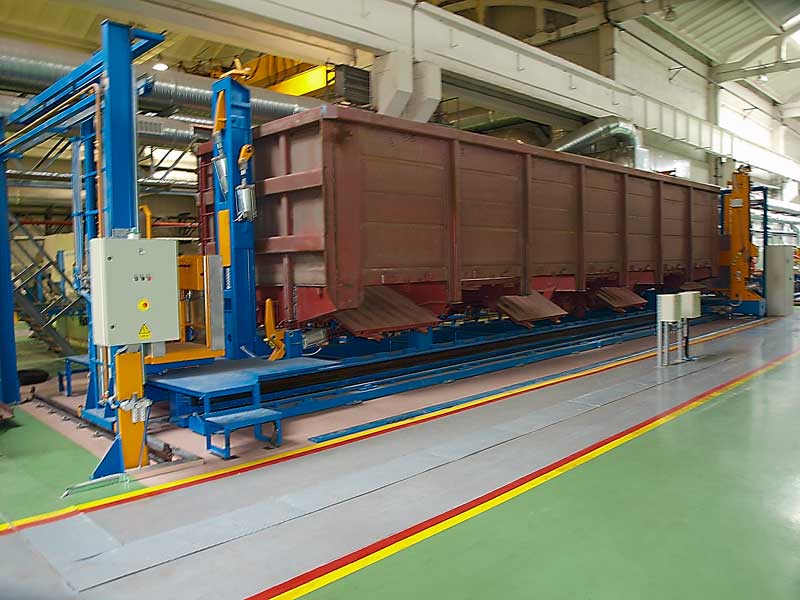

Стенд сборки и сварки кузова полувагона
Элементы кузова устанавливаются в стенд согласно технологическому процессу, производится их взаимная прихватка и сварка всех швов, находящихся в нижнем положении. Готовый узел снимается со стенда и передается на следующее рабочее место.
Видео
Технические характеристики:
| 1. | Габаритные размеры собираемого изделия: | 13100х3125х2572 |
| масса, кг | 13380 | |
| 2. | Грузоподъемность стенда, кг | 20000 |
| 3. | Привод прижимных элементов стенда | пневматический |
| 4. | Стойка боковая: | |
| кол-во стоек, шт | 2 | |
| вертикальный ход бокового прижима, мм | 2700 | |
| скорость перемещения стойки, м/мин | 10 | |
| тип привода | электромеханический | |
| мощность, кВт | 2,2 | |

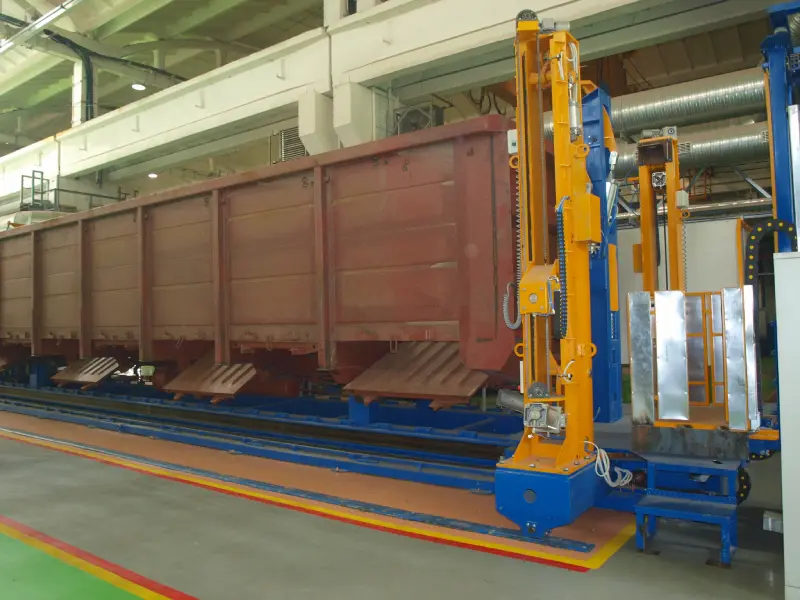

| 5. | Тележка механизированная: | |
| выдвижение корзины, мм | 1160 | |
| вертикальный ход корзины, мм | 2000 | |
| максимальная полезная нагрузка, кг | 150 | |
| механизм горизонтального перемещения | пневматический | |
| механизм вертикального перемещения | пневматический | |
| 6. | Установленная мощность, кВт | 4,76 |
| 7. | Габаритные размеры, мм | 18820х4770х4096 |
| 8. | Масса, кг | 17110 |
