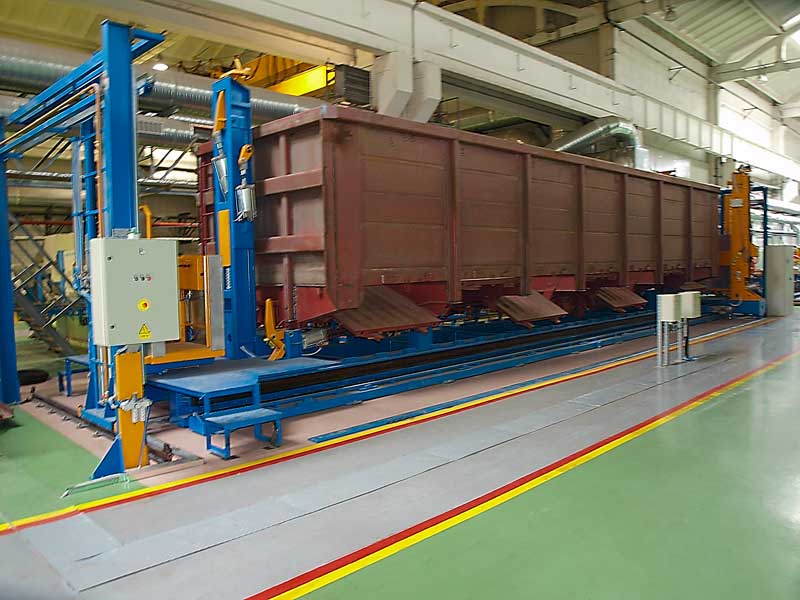

Стенд сборки и сварки кузова полувагона

Стенд сборки и сварки кузова полувагона
Стенд обеспечивает комплекс технологических операций, связанных со сборкой кузова полувагона.
Элементы кузова устанавливаются в стенд согласно технологическому процессу, производится их взаимная прихватка и сварка всех швов, находящихся в нижнем положении. Готовый узел снимается со стенда и передается на следующее рабочее место.


Технические характеристики

1.

Габаритные размеры собираемого изделия:

13100х3125х2572

масса, кг

13380

2.

Грузоподъемность стенда, кг

20000

3.

Привод прижимных элементов стенда

пневматический

4.

Стойка боковая:

кол-во стоек, шт

2

вертикальный ход бокового прижима, мм

2700

скорость перемещения стойки, м/мин

10

тип привода

электромеханический

мощность, кВт

2,2

5.

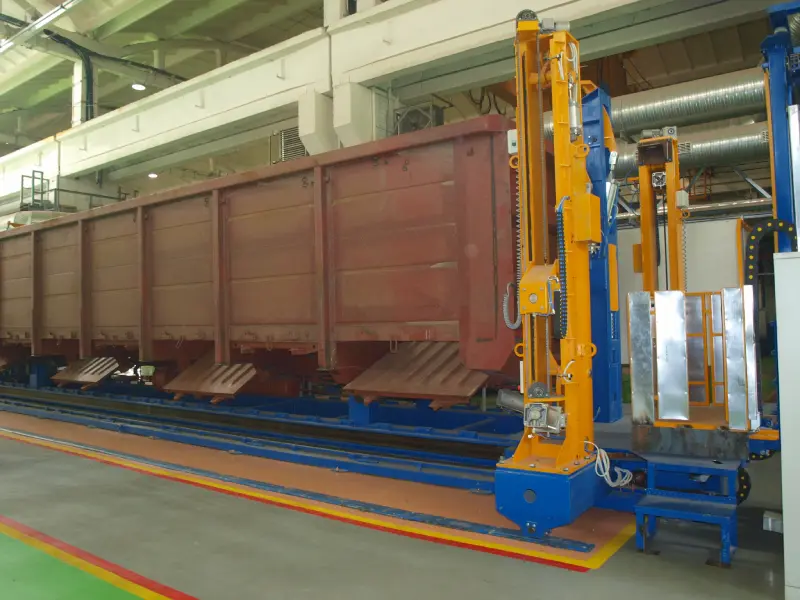

Тележка механизированная:

выдвижение корзины, мм

1160

вертикальный ход корзины, мм

2000

максимальная полезная нагрузка, кг

150

механизм горизонтального перемещения

пневматический

механизм вертикального перемещения

пневматический

6.

Установленная мощность, кВт

4,76

7.

Габаритные размеры, мм

18820х4770х4096

8.

Масса, кг

17110
