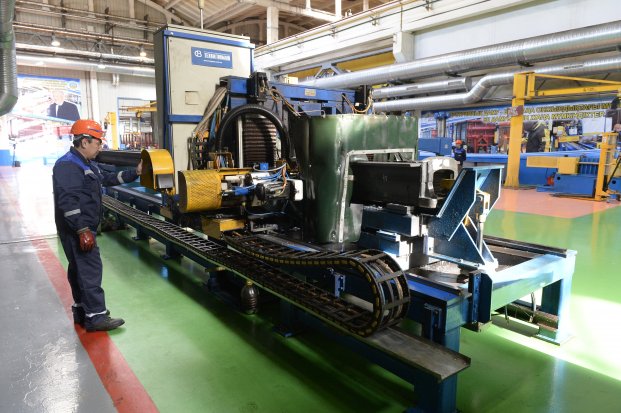

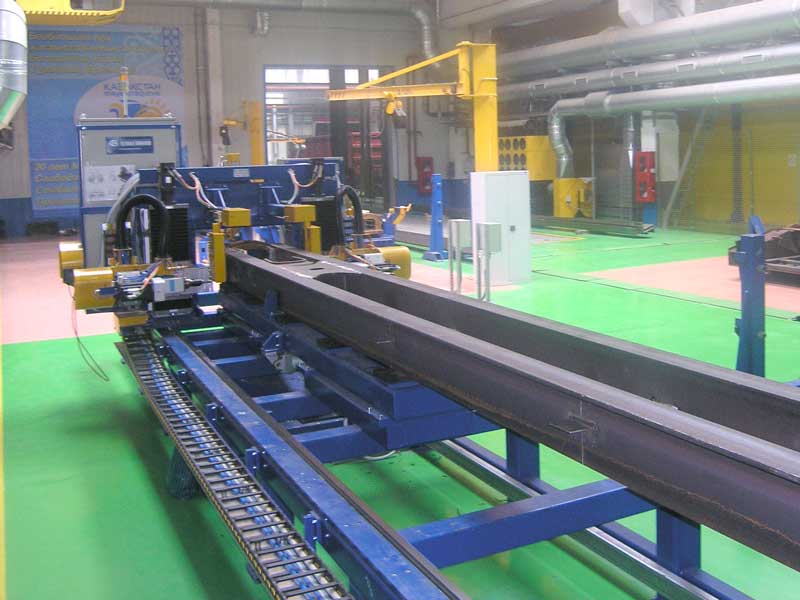

Автоматизированная линия сверловки хребтовой балки

1.

Габаритные размеры изделия

12960х610х340

- масса, кг

2000

2.

Портал сверлильный:

ход вдоль осей

- X, мм

14355

- Y (для одной сверлильной головки), мм

250

- Z, мм

437

Ось перемещения X

- тип привода

реечное зубчатое зацепление

- тип серводвигателя

SEW Eurodrive CMP80S/KY/RH1M

- максимальные обороты серводвигателя, об/мин

3000

- мощность привода, кВт

2,21

- принцип регулирования скорости

программный

- максимальная скорость перемещения, м/мин

11

- направляющие элементы

шариковая рельсовая направляющая

- продольного перемещения

Bosch Rexroth SNS size 35

Ось перемещения Y

- тип привода

шариковая винтовая передача

- максимальные обороты серводвигателя, об/мин

3000

- мощность привода, кВт

1,7

- максимальная скорость перемещения, м/мин

15

- принцип регулирования скорости

программный

- направляющий элемент

направляющая Euroma S.UTV.250 (S)

Ось перемещения Z

- тип привода

шариковая винтовая переда

- максимальные обороты серводвигателя, об/мин

3000

- мощность привода, кВт

2,0

- максимальная скорость перемещения, м/мин

30

- принцип регулирования скорости

программный

- направляющий элемент

Bosch Rexroth TKK 30-325 ST

Рабочий орган

- количество сверлильных головок на портале

2

- тип применяемых сверлильных головок

Euroma F.34.CO.SM (S)

- тип инструментальной системы

ISO 40

- число оборотов шпинделя, об/мин

3000

- тип сверла

с твердосплавными пластинами

- количество магазинов сменного инструмента

2

- количество мест в каждом магазине

4

- возможность внешней подачи СОЖ

ДА

- способ удаления стружки для сверл с твердосплавными пластинами и внутренней подачей СОЖ

сжатым воздухом

3.

Подставка

принцип фиксации изделия

пневматический

количество пневмоприжимов и досылателей

2+2

диаметр пневмоцилиндров, мм

125, 160

4.

Система сбора и подвода СОЖ

общий объем заправляемой СОЖ, л

200

количество насосов для подачи СОЖ

2

Тип применяемых насосов

ПА-45М

производительность насоса, л/мин

45

развиваемое давление, кгс/см²

0,2

5.

Расход воздуха, м³/ч

5

6.

Давление, МПа

0.6…0.7

7.

Установленная мощность, кВт

19

8.

Габаритные размеры, мм

15890 × 2908 × 2765

9.

Масса, кг

14210
