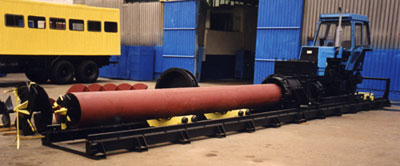

Установка горизонтального бурения

Установка предназначена для сооружения подземных переходов трубопроводов и др. коммуникаций под железными, шоссейными дорогами и др. инженерными сооружениями по бестраншейной технологии без прекращения движения по дорогам.
Работа установки заключается в разработке буровой головкой скважины с одновременной подачей в нее трубы-патрона и непрерывной эвакуацией грунта шнековым транспортером.
Сооружение перехода может производиться на полную проектную длину, или, в случае стесненных условий, методом последовательного наращивания патрона.
Все агрегаты установки монтируются на раме установленной на проектном уровне по оси перехода. Привод исполнительных механизмов осуществляется от дизель- электростанции гидромеханическим приводом.

Технические характеристики:

Наименование	Модель
Наименование	УБ-1020	УБ-1420	УБ-1720
Проектная длина перехода, м	60...80	60	50
Диаметр патрона, мм	325, 426, 530, 630, 720, 1020	1220, 1420	1720
Техническая скорость бурения, м/час	2-12	2-4
Максимальное усилие проталкивания, т.с		360	500
Ход гидротолкателя, мм		1500
Категория грунта по ГОСТ 25100-82	I-IV
Установленная мощность дизельэлектростанции, кВт	39	65	150
Габаритные размеры, мм	12000х960х2300	15000х2000х2000
Масса оборудования, т	12	22	32
