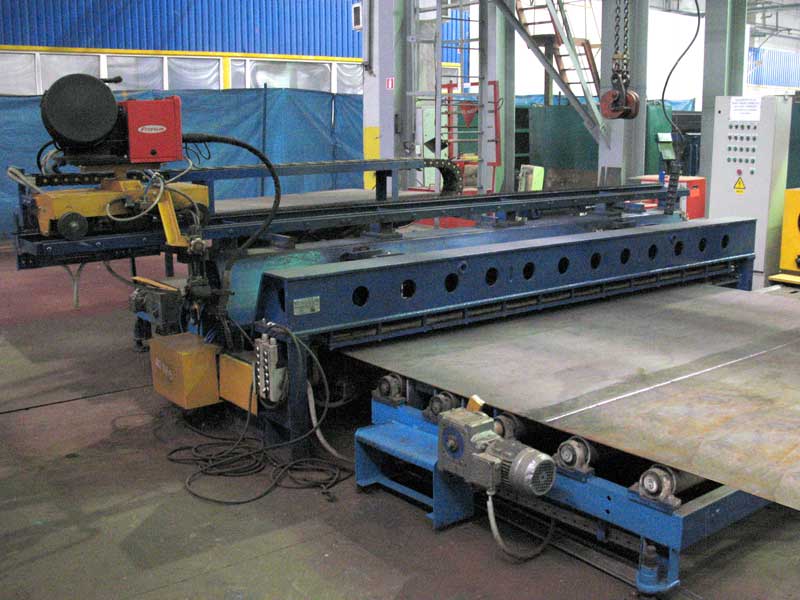

Линия автоматической сварки полотнищ боковой и торцевой стенок вагона хоппера

Автоматизированный сварочный комплекс для сборки и односторонней дуговой сварки карт листов боковой и торцевой стены вагона-хоппера — с обратным формированием шва в среде СО₂ и гарантированным качеством стыка без предварительных прихваток.

Как это работает

1. Приём и базировка листов. Роликовые приводные конвейеры принимают лист, ориентируют его по продольным и поперечным упорам и подают до заданного положения при помощи пневматических досылателей.
2. Фиксация без прихваток. Прижимные балки с пневматическим клавишным механизмом равномерно поджимают кромки листов к медной формирующей подушке, обеспечивая точный технологический зазор 2 мм.
3. Одностороння сварка с обратным формированием шва. Сварочная тележка перемещается по направляющей с регулируемой скоростью 0,6–108 м/ч. Обратная сторона шва формируется охлаждаемой медной подкладкой в защитной среде СО₂.
4. Вывод карты. После окончания сварки (отслеживается конечным выключателем) шаровые опоры поднимают полотнище, предохраняя подкладку от износа, и карта транспортируется конвейерами далее по технологической цепочке.

Управление всеми операциями ведётся с переносного пульта — оператор задаёт режим («Установка детали», «Сварка», «Транспорт») и визуально контролирует процесс сварки, при необходимости корректируя положение горелки по шву.

Почему это решение эффективно

• Стабильное качество шва — жёсткая фиксация листов без прихваток и точный технологический зазор исключают деформации и непровары.
• Автоматизация трудоёмкой операции — снижает зависимость от квалификации сварщика и повышает повторяемость результата от карты к карте.
• Гибкость под типоразмер — поворотные упоры и регулируемые по высоте опоры конвейеров позволяют работать с картами разных габаритов, включая листы с выводными планками.

Технические характеристики:
