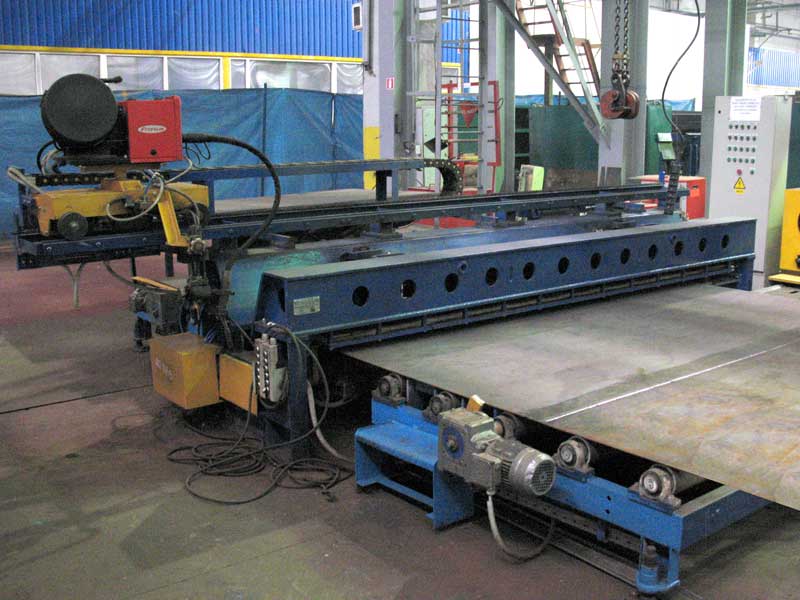

Лінія зварювання полотнищ бокової та торцевої стінок вагона хопера

Автоматизований зварювальний комплекс для складання й одностороннього дугового зварювання карт листів бокової та торцевої стіни вагона-хопера — зі зворотним формуванням шва в середовищі СО₂ та гарантованою якістю стику без попередніх прихваток.

Комплекс повністю автоматизує ключову й трудомістку операцію вагонобудівного виробництва — стикове зварювання великогабаритних листових полотнищ, забезпечуючи стабільну геометрію карти та мінімізуючи ручну працю зварника.

Як це працює

1. Приймання та базування листів. Роликові приводні конвеєри приймають лист, орієнтують його за поздовжніми й поперечними упорами та подають до заданого положення за допомогою пневматичних досилачів.
2. Фіксація без прихваток. Притискні балки з пневматичним клавішним механізмом (24 клавіші на балку, крок притиску 130 мм) рівномірно притискають кромки листів до мідної формувальної подушки, забезпечуючи точний технологічний зазор 2 мм.
3. Одностороннє зварювання зі зворотним формуванням шва. Зварювальна тележка переміщується по напрямній з регульованою швидкістю 0,6–108 м/год, несучи на собі напівавтомат MIG/MAG TPS 5000 з механізмом коригування пальника. Зворотна сторона шва формується охолоджуваною мідною підкладкою в захисному середовищі СО₂.
4. Виведення карти. Після завершення зварювання (контролюється кінцевим вимикачем) кульові опори піднімають полотнище, оберігаючи підкладку від зношування, і карта транспортується конвеєрами далі технологічним ланцюгом.

Керування всіма операціями ведеться з переносного пульта — оператор задає режим («Установка деталі», «Зварювання», «Транспорт») і візуально контролює процес зварювання, за потреби коригуючи положення пальника по шву.

Чому це рішення ефективне

• Стабільна якість шва — жорстка фіксація листів без прихваток і точний технологічний зазор виключають деформації та непровари.
• Автоматизація трудомісткої операції — знижує залежність від кваліфікації зварника та підвищує повторюваність результату від карти до карти.
• Гнучкість під типорозмір — поворотні упори та регульовані за висотою опори конвеєрів дозволяють працювати з картами різних габаритів, включно з листами з вивідними планками.
