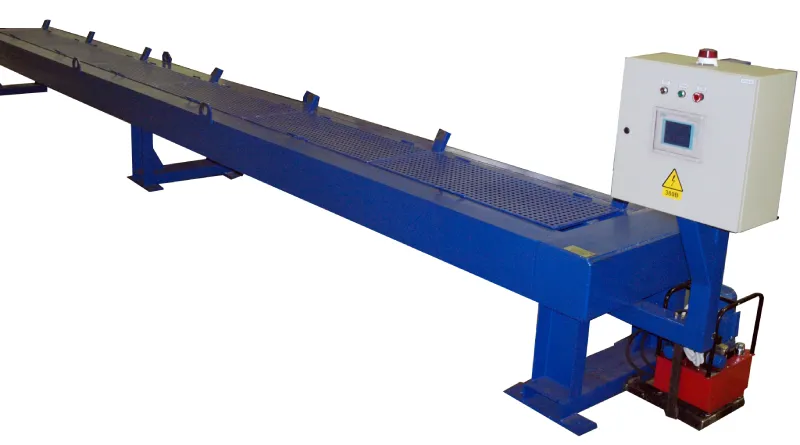

Стенд испытания тяг на растяжение

Стенд предназначен для испытания тяг тормозной рычажной передачи грузовых вагонов на растяжение. Стенд переналаживается под разные типоразмеры тяг путем применения разных переходников и передвижения рейки.
Система управления стенда позволяет в автоматическом режиме производить записи в электронном журнале испытаний следующих параметров:

• Номер клейма контролера ОТК;
• Номер испытуемого изделия;
• Дату и время испытания;
• Усилие испытания.
•  Параметры деформации.

Система управления стенда (посредством визуальной панели) может информировать оператора о возникших неполадках — открытой крышке, срабатывании токовой и тепловой защит, недопустимой деформации испытуемых тяг.
Принцип работы: При помощи подъемно-транспортных средств тяги тормозной рычажной передачи укладываются внутрь стенда согласно компоновочным схемам и соединяются между собой при помощи переходников и пальцев. После этого в целях техники безопасности закрываются сетчатые крышки стенда. Далее с пульта управления передается команда на первоначальное натяжение полученной сборки, предназначенное для ликвидации зазоров в соединениях. В этом положении обнуляются показания тензодатчика и датчика расстояния. После этого производится испытание тяг на растяжение рабочим усилием в 6 тонн. Далее усилие натяжения снова снижается до первоначального, и при помощи датчика расстояния измеряется остаточная деформация набора тяг. Затем усилие снижается до нулевой отметки, что позволяет освободить шкворневые пальцы и переходники, и разобрать тяги, которые после испытаний краном снимаются со стенда и передаются на следующее рабочее место.

Технические характеристики:
