Автоматизированный сверлильный комплекс для хребтовых балок грузовых вагонов

Автоматизированный сверлильный комплекс для хребтовых балок грузовых вагонов Автоматизированный сверлильный комплекс для хребтовых балок грузовых вагонов

Автоматизированный сверлильный комплекс предназначен для сверловки отверстий в хребтовых балках грузовых вагонов. Обработка производиться автоматически в двух взаимно-перпендикулярных плоскостях за одну установку.

 На стенде выполняются отверстия под заклепки для крепления упоров (упора с надпятником), износостойких пластин, технологических отверстий, отверстий для крепления планки поддерживающей и кронштейнов тормозного оборудования.

Видео


Преимущества:

· полная обработка хребтовой балки за одну установку;

· обработка производится автоматически без необходимости предварительной разметки;

· наличие стружкоуборочных конвейеров обеспечивают высокую культуру производства, снижают время на уборку стенда.

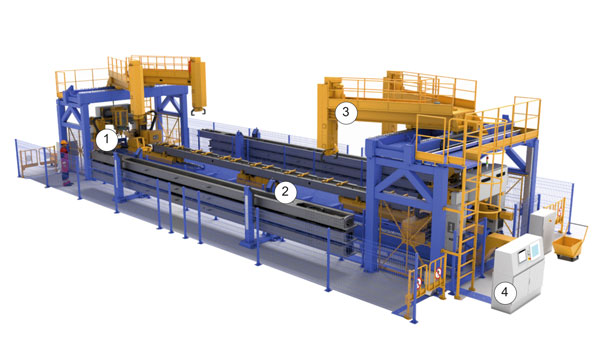

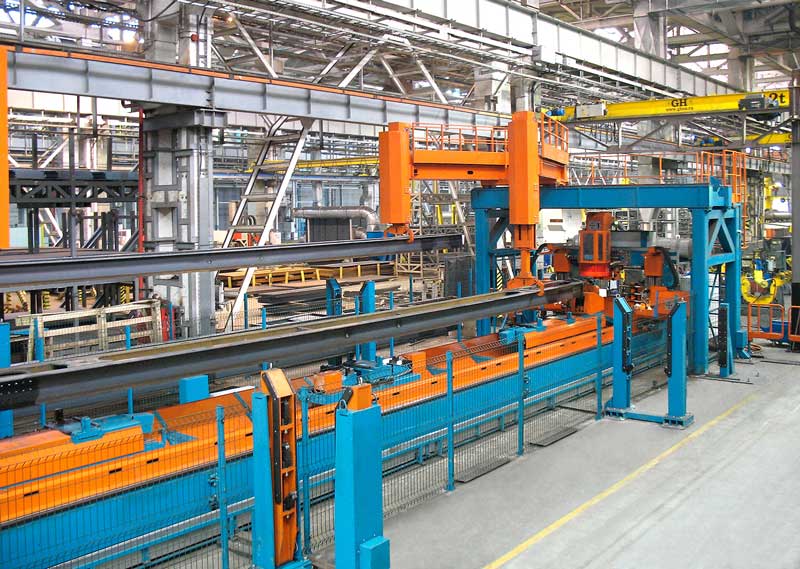

Автоматизированный комплекс сверловки хребтовых балок

1. Сверлильный портал 2 шт;

2. Зажимной стол;

3. Устройство загрузки/выгрузки

4. Пульт управления



Технические характеристики:


1. Обрабатываемое изделие: Хребтовые балки всех моделей полувагонов и хопперов

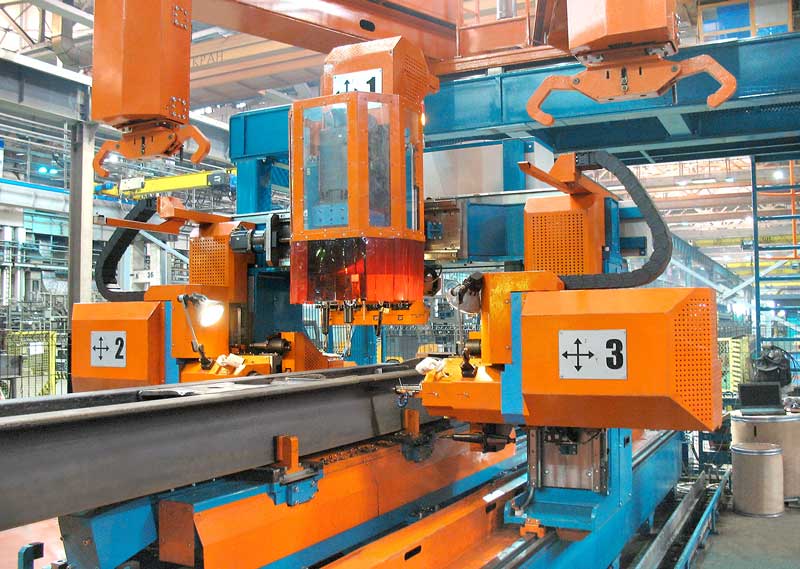

2. Портал сверлильный: 2 шт
количество сверлильных головок на портале горизонтальных/вертикальных 2/1
тип применяемых сверлильных головок (Somex) Suhner
тип инструментальной системы ISO 40
количество магазинов сменного инструмента на каждом портале 3
количество мест в каждом магазине 4
3. Зажимной стол:
принцип фиксации изделия гидравлический
количество прижимов и досылателей 2+4
Встроенная гидростанция Да
4. Измерительная система обрабатываемой детали Контактный щуп
5. Расход воздуха, м3 5
6. Давление, МПа 0.6…0.7
7. Установленная мощность, кВт 95
8. Габаритные размеры в стандартной комплектации, мм 21410 х4300x3020
