Фильтровальная установка для дробеструйных и дробеметных камер

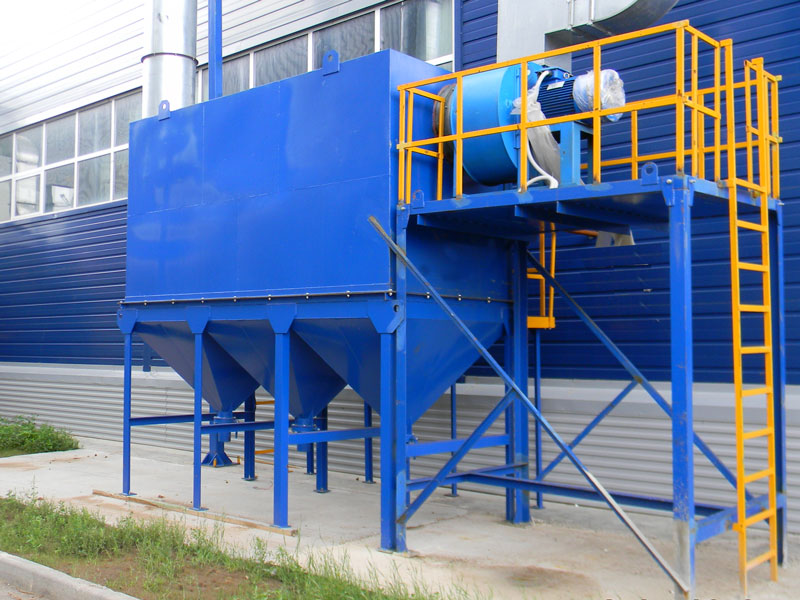

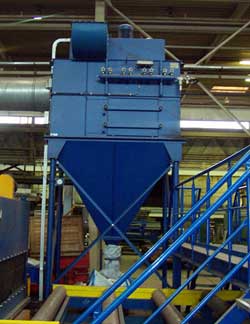

Фильтровальная установка состоит из верхней и нижней секций, выполненных из проката черных металлов. В верхней части установки размещены фильтровальные патроны и система встряхивания патронов, которая обеспечивает очистку патронов от пыли. Встряхивание патронов от пыли производится подачей в патрон кратковременного импульса сжатого воздуха. При этом пыль, скопившаяся на патроне, осыпается в бункер сбора пыли, а процесс фильтрации воздуха не прекращается.
На боковой стене снаружи фильтровальной установки смонтирован ресивер с отводами на электроуправляемые клапаны.
При срабатывании одного клапана импульс сжатого воздуха подается на два патрона. Регенерация патронов производится осушенным и очищенным сжатым воздухом давлением 0,4...0,6 МПа. Для очистки воздуха и регулировки его давления на фильтровальной установке установлен блок подготовки воздуха с фильтром регулятором. Продолжительность импульса встряхивания составляет 0,2...0,5 с, интервал срабатывания клапанов 10 с. Эти параметры настраиваются с помощью контроллера LOGO в шкафу управления.
Для удобства обслуживания предусмотрены люки, которые закрываются съемными крышками. В нижней секции размещены бункеры для сбора пыли. Емкости соединяются с бункерами при помощи быстросъемных захватов. Соединяются две секции между собой при помощи болтового соединения и крепятся к полу цеха при помощи фундаментных болтов. Для обслуживания верхней секции предусмотрена площадка. Разрежение в системе вентиляции обеспечивает вентилятор, который установлен на отдельной раме и крепится к полу цеха при помощи фундаментных болтов. Воздуховоды обеспечивают взаимосвязь камеры рабочей, вентилятора и фильтровальной установки.
Технические характеристики:
№ п.п. |
Наименование показателя |
Модель фильтровальной установки |
|||
ФУ- 8 |
ФУ- 16 |
ФУ- 24 |
ФУ- 32 |
||
1. |
Тип установки |
патронного типа с импульсной очисткой |
|||
2. |
Объем отсасываемого воздуха, м3/час |
6500 |
12000 |
18000 |
22000 |
3. |
Степень очистки воздуха, % |
99,95 |
|||
4. |
Количество фильтровальных патронов, шт |
8 |
16 |
24 |
32 |
5. |
Материал фильтровальных патронов |
20% полиэстер, 80% целлюлоза |
|||
6. |
Площадь фильтровального патрона, м2 |
13 |
|||
7. |
Давление сжатого воздуха, МПа |
0,4 … 0,6 |
|||
8. |
Мощность вентилятора, кВт |
5,5 |
11 |
18,5 |
22 |
9. |
Напряжение питания, В |
380 |
|||
10. |
Число фаз питающей сети |
3 |
|||
11. |
Частота, Гц |
50 |
|||
12. |
Габаритные размеры без вентилятора, мм: |
|
|||
длина |
1300 |
2000 |
3000 |
4000 |
|
ширина |
2600 |
2600 |
2600 |
2600 |
|
высота |
4000 |
4000 |
4000 |
4000 |
|
13. |
Масса изделия, кг |
1300 |
1600 |
2000 |
2700 |
